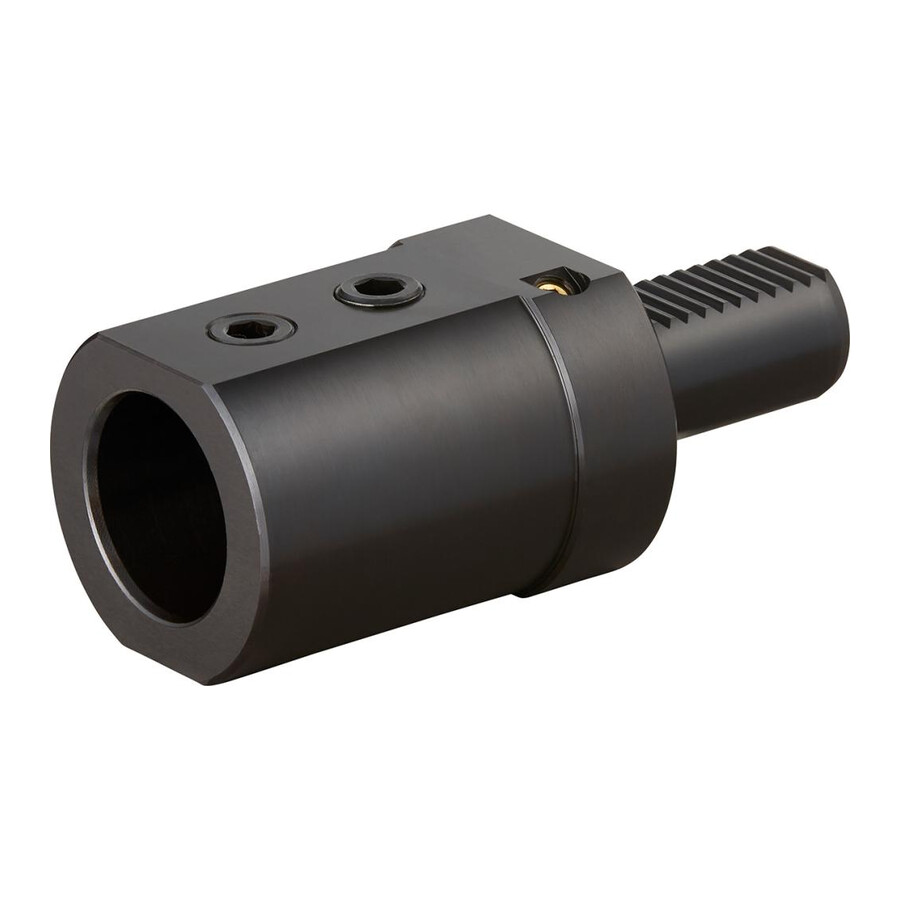

Uchwyt narzędziowy VDI do wierteł z płytkami wymiennymi E1 40x25mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uchwyt VDI do wierteł z płytkami wymiennymi 40x25mm Fortis
Precyzyjny uchwyt narzędziowy przeznaczony do mocowania wierteł z płytkami wymiennymi w oprawkach VDI, odpowiedni dla użytkowników poszukujących stabilnego i powtarzalnego mocowania w procesach obróbki skrawaniem. Sprawdza się w tokarkach wyposażonych w imaki według standardu VDI.
Cechy i korzyści
- Standard VDI, kształt E1 – łatwa integracja z imakami narzędziowymi tokarek wyposażonych w uchwyty VDI o odpowiednim kształcie, bez konieczności modyfikacji opraw.
- Przeznaczenie do wierteł z płytkami wymiennymi – umożliwia wykorzystanie nowoczesnych rozwiązań wiercących, co przekłada się na krótszy czas przezbrojeń i łatwiejszą wymianę płytek.
- Trzpień i powierzchnia przyłożenia hartowane i szlifowane – stabilne mocowanie narzędzia ogranicza drgania, poprawiając dokładność wymiarową i jakość powierzchni obrabianej.
- Otwór doprowadzający chłodziwo – pozwala na efektywne chłodzenie i smarowanie strefy skrawania, co wydłuża trwałość wierteł i zwiększa niezawodność procesu.
- System kołnierzowy – zapewnia pewne ustalenie uchwytu w imaku, co skraca czas ustawiania narzędzia i ułatwia powtarzalne przezbrojenia.
- Rozmiar 40x25 mm – dopasowanie do typowych konfiguracji głowic rewolwerowych i imaków, co zwiększa uniwersalność zastosowania w parku maszynowym.
Zastosowanie
Uchwyt znajduje zastosowanie w tokarkach CNC i konwencjonalnych wyposażonych w imaki VDI 40, wszędzie tam, gdzie konieczne jest stabilne mocowanie wierteł z płytkami wymiennymi. Sprawdzi się w działach utrzymania ruchu, narzędziowniach, produkcji seryjnej i małoseryjnej w branży obróbki metali, przy wykonywaniu otworów wymagających powtarzalnej dokładności i dobrej jakości powierzchni.
Specyfikacja techniczna
- Rozmiar: 40x25mm
- Średnica chwytu: 40 mm
- Średnica mocowania: 25 mm
- Średnica zewnętrzna: 83 mm
- Uchwyt: VDI 40
- D2: 25 mm
- D3: 45 mm
- D6: 83 mm
- H1: 32,5 mm
- L1: 75 mm
- L2: 59 mm
- L3: 22 mm
- Wysokość: 32,5 mm
- Kształt: E1
- Średnica odsadzenia: 45 mm
- Długość mocowania: 59 mm
- Grubość łba: 22 mm
- Norma: DIN 69880
- Doprowadzenie chłodziwa: z otworem doprowadzającym chłodziwo
- System: z systemem kołnierzowym
- Przeznaczenie: do wierteł z płytkami wymiennymi
Najczęściej zadawane pytania
Do jakich narzędzi przeznaczony jest ten uchwyt VDI?
Uchwyt jest przeznaczony do mocowania wierteł z płytkami wymiennymi.
Jaki rozmiar i typ oprawki VDI jest wymagany?
Uchwyt jest wykonany w systemie VDI 40 o kształcie E1 i ma rozmiar 40x25 mm.
Czy ten uchwyt umożliwia doprowadzenie chłodziwa do strefy skrawania?
Tak, uchwyt posiada otwór doprowadzający chłodziwo.
Z jaką normą zgodny jest ten uchwyt narzędziowy?
Uchwyt narzędziowy jest wykonany zgodnie z normą DIN 69880.
Dane techniczne
| Średnica chwytu [mm] | 40 |
| D2 [mm] | 25 |
| Średnica zewnętrzna [mm] | 83 |
| D3 [mm] | 45 |
| Kształt | E1 |
| D6 [mm] | 83 |
| Uchwyt | VDI 40 |
| H1 [mm] | 32.5 |
| L1 [mm] | 75 |
| Długość mocowania [mm] | 59 |
| Średnica mocowania [mm] | 25 |
| Rozmiar | 40x25mm |
| L2 [mm] | 59 |
| Wysokość [mm] | 32,5 |
| L3 [mm] | 22 |
