Uchwyt narzędziowy VDI do wytaczadeł E2 30x16mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

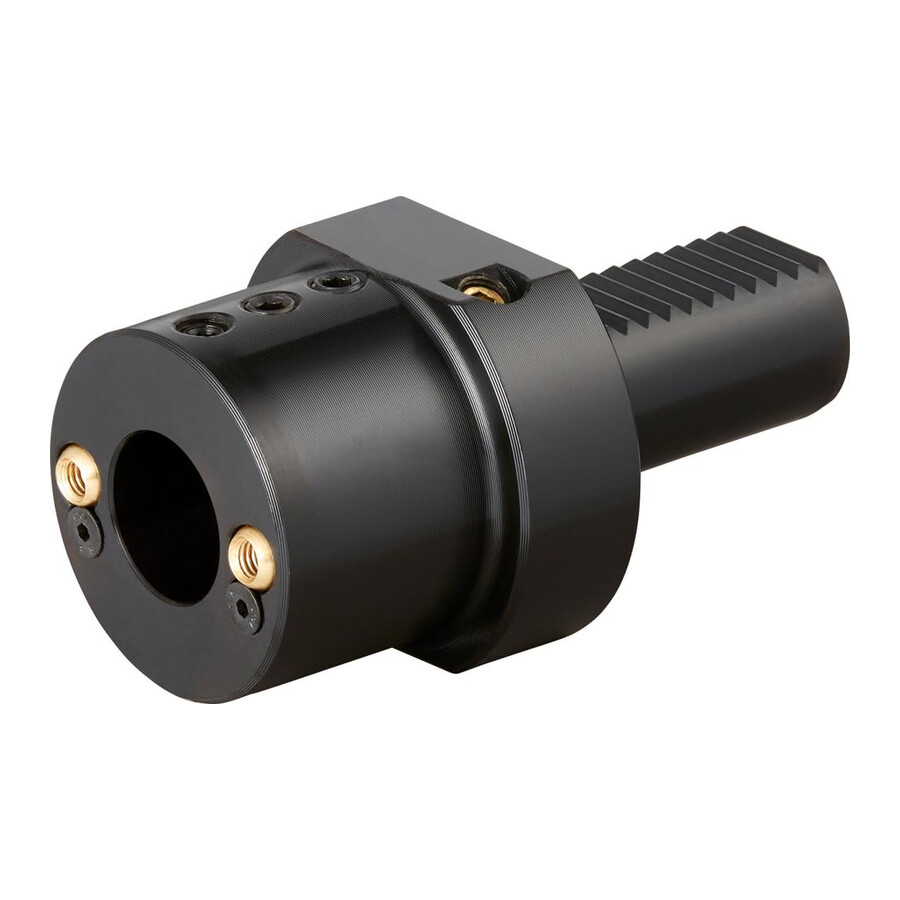

Uchwyt VDI do wytaczadeł 30x16mm Fortis
Precyzyjny uchwyt narzędziowy do oprawek wytaczarskich z interfejsem VDI, przeznaczony do zastosowania na tokarkach CNC i automatach tokarskich. Sprawdza się w pracy działów utrzymania ruchu oraz narzędziowni, gdzie liczy się powtarzalność mocowania i stabilność procesu skrawania.
Cechy i korzyści
- System VDI, kształt E2 – kompatybilność z głowicami narzędziowymi przystosowanymi do interfejsu VDI w standardzie E2, co ułatwia dobór oprzyrządowania.
- Hartowany trzpień i powierzchnia przyłożenia – zwiększona trwałość uchwytu oraz stabilne mocowanie wytaczaków, co ogranicza przestoje na wymianę wyposażenia.
- Powierzchnie szlifowane – wysoka powtarzalność pozycjonowania narzędzia, co przekłada się na stałą jakość obróbki i mniejszą liczbę braków.
- Otwór doprowadzający chłodziwo – możliwość doprowadzenia chłodziwa bezpośrednio do strefy skrawania, co poprawia trwałość narzędzia skrawającego i stabilność procesu.
- Rozmiar 30x16 mm – dopasowanie do wytaczaków o średnicy chwytu 16 mm, co ułatwia integrację z istniejącym parkiem narzędziowym.
- Wieloparametrowa geometria – dobór wymiarów takich jak długość wysięgu czy średnice mocowania umożliwia sztywne mocowanie w konfiguracjach typowych dla obróbki wytaczadłami.
Zastosowanie
Uchwyt przeznaczony jest do mocowania wytaczaków w systemie VDI na tokarkach CNC, centrach tokarskich oraz innych obrabiarkach wyposażonych w głowice narzędziowe zgodne z DIN 69880. Stosowany w obróbce zewnętrznej i wewnętrznej w przemyśle maszynowym, motoryzacyjnym, produkcji części precyzyjnych oraz w narzędziowniach, gdzie wymagane jest sztywne i powtarzalne mocowanie narzędzi wytaczarskich.
Specyfikacja techniczna
- Norma: DIN 69880
- Przeznaczenie: do wytaczaków
- Rozmiar: 30x16 mm
- Średnica chwytu: 30 mm
- Średnica d: 16 mm
- Średnica mocowania: 16 mm
- D2: 16 mm
- D6: 68 mm
- H1: 28 mm
- L1: 60 mm
- L3: 22 mm
- Wysokość: 28 mm
- Kształt: E2
- D8: 55 mm
- L6: 55 mm
- Długość wysięgu: 60 mm
- Średnica odsadzenia: 68 mm
- Długość mocowania: 22 mm
- Średnica nakrętki: 55 mm
- Grubość łba: 55 mm
- Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
- Chłodzenie: z otworem doprowadzającym chłodziwo
Najczęściej zadawane pytania
Do jakich narzędzi pasuje ten uchwyt VDI?
Uchwyt jest przeznaczony do wytaczaków i współpracuje z oprawkami o średnicy mocowania 16 mm w systemie VDI, kształt E2.
Czy uchwyt ma możliwość doprowadzenia chłodziwa do narzędzia?
Tak, uchwyt posiada otwór doprowadzający chłodziwo, co umożliwia chłodzenie w strefie skrawania.
Z jaką normą zgodny jest ten uchwyt narzędziowy VDI?
Uchwyt jest wykonany zgodnie z normą DIN 69880.
Jakie są główne wymiary uchwytu VDI do wytaczadeł 30x16 mm?
Kluczowe wymiary to rozmiar 30x16 mm, średnica mocowania 16 mm oraz długość wysięgu 60 mm; pozostałe wymiary podano w specyfikacji technicznej.
Dane techniczne
| L3 [mm] | 22 |
| D2 [mm] | 16 |
| Rozmiar | 30x16mm |
| D6 [mm] | 68 |
| Wysokość [mm] | 28 |
| H1 [mm] | 28 |
| Średnica chwytu [mm] | 30 |
| D8 [mm] | 55 |
| Kształt | E2 |
| L6 [mm] | 55 |
| L1 [mm] | 60 |
| Średnica mocowania [mm] | 16 |
