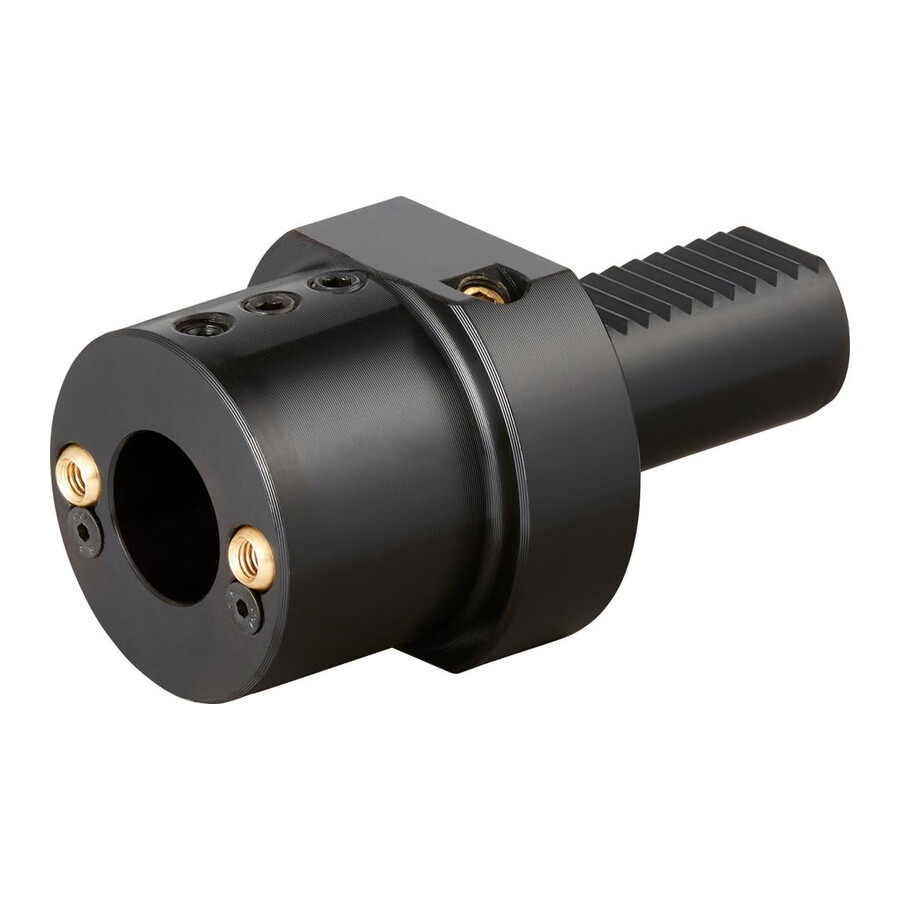

Uchwyt narzędziowy VDI do wytaczadeł E2 50x20mm Fortis

Uchwyt VDI do wytaczadeł 50x20mm Fortis

Uchwyt narzędziowy przeznaczony do mocowania wytaczaków w oprawkach VDI o kształcie E2, stosowany w tokarkach wyposażonych w głowice rewolwerowe. Rozwiązanie dla użytkowników oczekujących stabilnego mocowania narzędzia i możliwości doprowadzenia chłodziwa do strefy skrawania.

Cechy i korzyści

• Kształt VDI E2 – kompatybilność z głowicami rewolwerowymi zgodnymi ze standardem VDI, co ułatwia integrację z istniejącym parkiem maszynowym.
• Trzpień i powierzchnia przyłożenia hartowane i szlifowane – stabilne mocowanie wytaczaka oraz powtarzalność pozycjonowania, co ogranicza czas ustawczy.
• Otwór doprowadzający chłodziwo – możliwość podawania chłodziwa bezpośrednio do strefy obróbki, co wspiera trwałość narzędzia skrawającego i jakość powierzchni obrabianej.
• Rozmiar 50x20 mm – dopasowanie do wytaczaków o chwytach 20 mm oraz systemów VDI o średnicy 50 mm, co pozwala na wykorzystanie popularnych narzędzi tokarskich.
• Wymiary zgodne z DIN 69880 – ułatwione projektowanie i dobór oprawek w oparciu o powszechnie stosowaną normę.

Zastosowanie

Uchwyt przeznaczony do mocowania wytaczaków w tokarkach CNC i konwencjonalnych wyposażonych w uchwyty VDI o kształcie E2. Stosowany w działach utrzymania ruchu, narzędziowniach, zakładach obróbki skrawaniem oraz produkcji seryjnej i małoseryjnej, wszędzie tam, gdzie wymagane jest pewne mocowanie narzędzia do wytaczania z doprowadzeniem chłodziwa.

Specyfikacja techniczna

• Rozmiar: 50x20mm
• Średnica chwytu: 50 mm
• Średnica mocowania: 20 mm
• D2: 20 mm
• D6: 98 mm
• H1: 35 mm
• L1: 90 mm
• L3: 30 mm
• Wysokość: 35 mm
• Kształt: E2
• D8: 68 mm
• L6: 76 mm
• Długość wysięgu: 90 mm
• Średnica odsadzenia: 98 mm
• Długość mocowania: 30 mm
• Średnica nakrętki: 68 mm
• Grubość łba: 76 mm
• Norma: DIN 69880
• Przeznaczenie: do wytaczaków
• Otwór chłodzący: z otworem doprowadzającym chłodziwo
