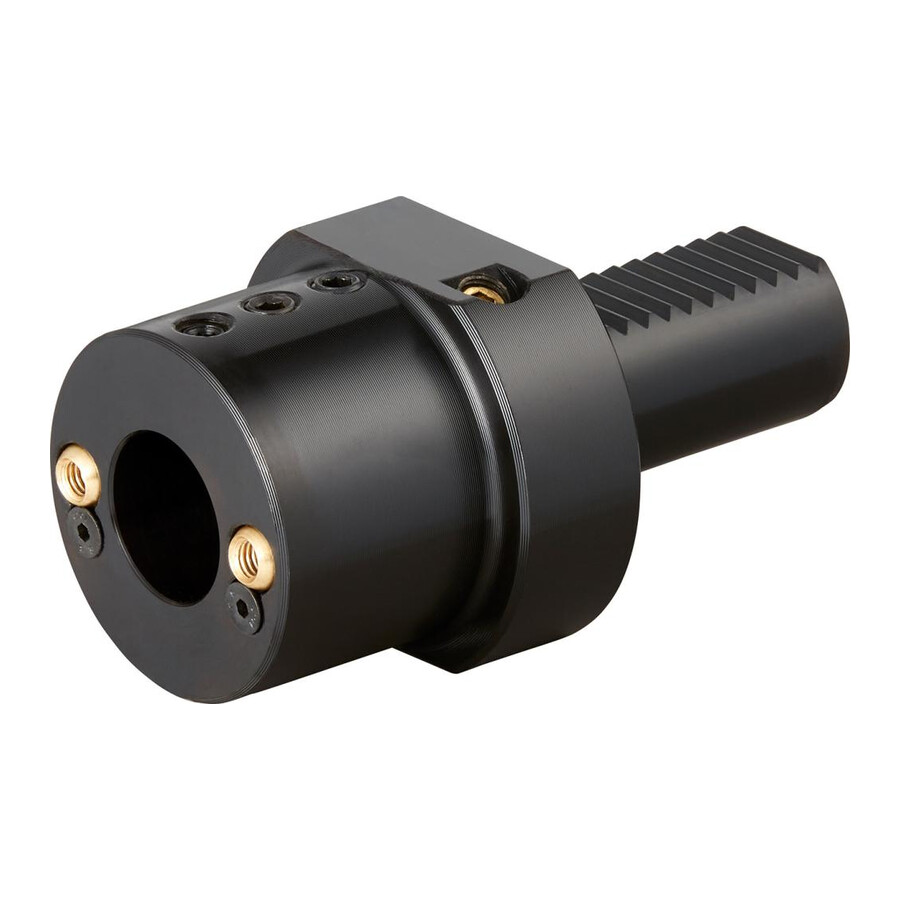

Uchwyt narzędziowy VDI do wytaczaków 30x08mm Fortis

Uchwyt VDI do wytaczadeł 30x08mm Fortis

Precyzyjny uchwyt narzędziowy w systemie VDI o kształcie E2, przeznaczony do mocowania wytaczaków na tokarkach CNC oraz automatach tokarskich. Rozwiązanie adresowane do narzędziowni, działów utrzymania ruchu i produkcji seryjnej, gdzie kluczowe są powtarzalność obróbki oraz stabilne mocowanie narzędzia.

Cechy i korzyści

• Standard VDI, kształt E2 – łatwa integracja z głowicami rewolwerowymi w standardzie DIN 69880, co upraszcza przezbrojenia i skraca przestoje.
• Przeznaczony do wytaczaków – zoptymalizowany pod obróbkę wytaczającą, zapewnia stabilne podparcie narzędzia i większą dokładność wymiarową detalu.
• Trzpień i powierzchnia przyłożenia hartowane i szlifowane – zwiększona trwałość uchwytu oraz mniejsze zużycie współpracujących elementów, co ogranicza koszty serwisowe.
• Otwór doprowadzający chłodziwo – możliwość podawania chłodziwa przez uchwyt poprawia odprowadzanie wiórów i wydłuża trwałość ostrza wytaczaka.
• Średnica chwytu 30 mm i mocowanie 8 mm – dopasowanie do popularnych oprawek i wytaczaków, ułatwiające standaryzację wyposażenia maszyny.
• Kompaktowa długość wysięgu 60 mm – ograniczenie ugięć narzędzia, co przekłada się na lepszą jakość powierzchni obrabianej.

Zastosowanie

Uchwyt znajduje zastosowanie w tokarkach CNC oraz głowicach rewolwerowych z gniazdem VDI, w szczególności przy operacjach wytaczania w produkcji mało-, średnio- i wielkoseryjnej. Sprawdza się w narzędziowniach, zakładach obróbki skrawaniem, działach utrzymania ruchu oraz wszędzie tam, gdzie wymagane jest powtarzalne i sztywne mocowanie wytaczaków w standardzie DIN 69880.

Specyfikacja techniczna

• Norma: DIN 69880
• Przeznaczenie: do wytaczaków
• Kształt: E2
• Rozmiar: 30x08 mm
• Długość uchwytu: 60 mm
• Średnica chwytu: 30 mm
• Średnica mocowania: 8 mm
• D2: 8 mm
• D6: 68 mm
• H1: 28 mm
• L1: 60 mm
• L3: 22 mm
• Wysokość: 28 mm
• D8: 55 mm
• L6: 43 mm
• Długość wysięgu: 60 mm
• Średnica odsadzenia: 68 mm
• Długość mocowania: 22 mm
• Średnica nakrętki: 55 mm
• Grubość łba: 43 mm
• Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
• Otwór doprowadzający chłodziwo: tak
