Uchwyt narzędziowy VDI do wytaczaków E2 30x20mm Fortis

Uchwyt VDI do wytaczaków 30x20mm Fortis

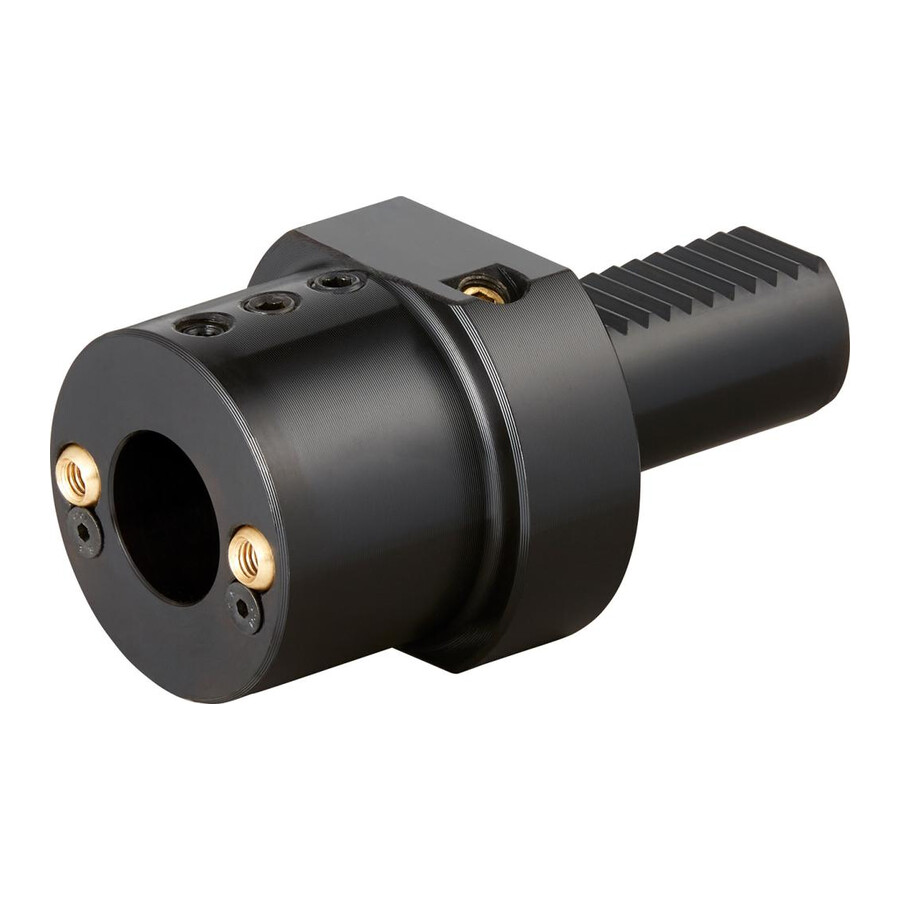

Specjalistyczny uchwyt narzędziowy VDI w kształcie E2 przeznaczony do mocowania wytaczaków w obrabiarkach CNC i automatach tokarskich. Rozwiązanie skierowane do zakładów obróbki skrawaniem, gdzie liczy się stabilność mocowania, powtarzalność ustawień oraz możliwość podawania chłodziwa przez uchwyt.

Cechy i korzyści

• Kształt E2 – dopasowanie do systemów narzędziowych VDI zgodnych z DIN 69880, co ułatwia integrację z istniejącym parkiem maszynowym.
• Trzpień i powierzchnia przyłożenia hartowane i szlifowane – stabilne mocowanie wytaczaka, ograniczenie drgań i poprawa jakości powierzchni obrabianej.
• Otwór doprowadzający chłodziwo – możliwość podawania chłodziwa przez uchwyt, co zwiększa trwałość narzędzia i poprawia warunki skrawania.
• Rozmiar 30x20 mm – dopasowanie do wytaczaków o średnicy chwytu 30 mm i średnicy mocowania 20 mm, co ułatwia dobór oprzyrządowania.
• Znormalizowana konstrukcja wg DIN 69880 – przewidywalne wymiary montażowe i łatwa wymiana uchwytów między różnymi maszynami.

Zastosowanie

Uchwyt przeznaczony jest do mocowania wytaczaków we wrzecionach i głowicach rewolwerowych z oprawkami VDI w tokarkach i centrach tokarskich. Sprawdzi się w produkcji seryjnej i małoseryjnej, w zakładach obróbki metali, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagane jest precyzyjne i sztywne mocowanie narzędzi do wytaczania.

Specyfikacja techniczna

• Długość uchwytu [mm]: 60
• Rozmiar: 30x20mm
• Średnica chwytu [mm]: 30
• Średnica mocowania [mm]: 20
• D2 [mm]: 20
• D6 [mm]: 68
• H1 [mm]: 28
• L1 [mm]: 60
• L3 [mm]: 22
• Wysokość [mm]: 28
• Kształt: E2
• D8 [mm]: 55
• L6 [mm]: 54
• Długość wysięgu [mm]: 22
• Średnica odsadzenia [mm]: 68
• Średnica nakrętki [mm]: 55
• Norma: DIN 69880
• Otwór doprowadzający chłodziwo: tak
• Przeznaczenie: do wytaczaków
