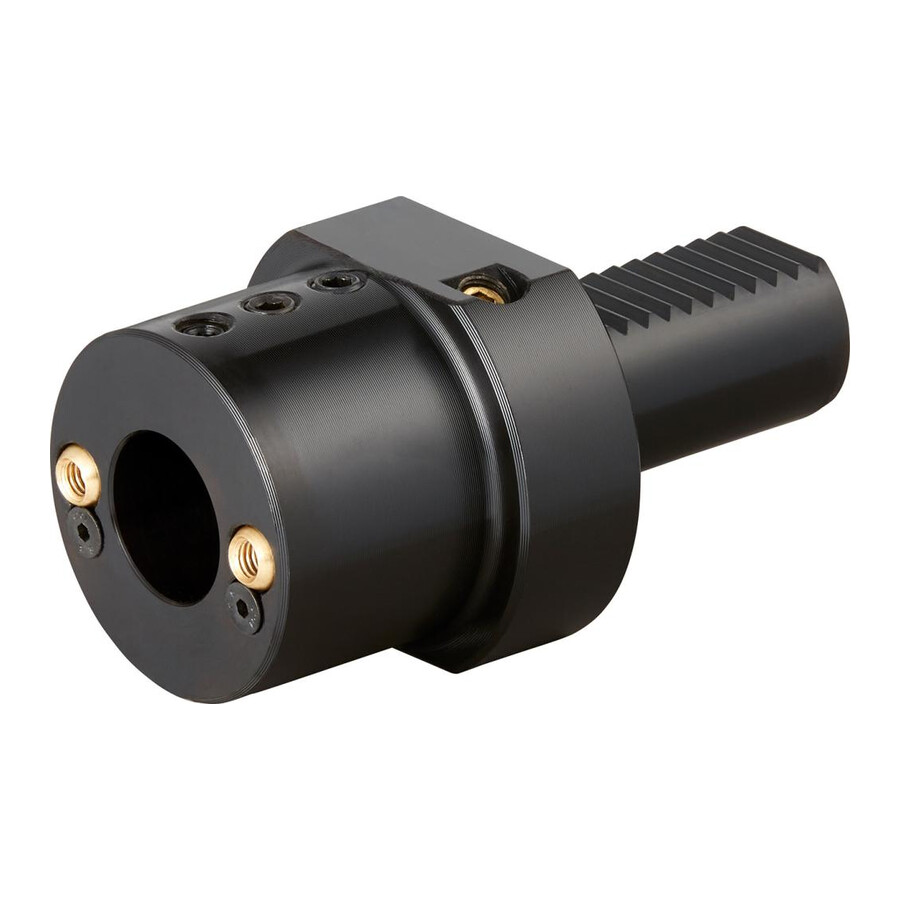

Uchwyt narzędziowy VDI do wytaczaków E2 40x25mm Fortis

Uchwyt VDI do wytaczadeł 40x25mm Fortis

Specjalistyczny uchwyt narzędziowy VDI w kształcie E2 przeznaczony do mocowania wytaczaków w głowicach rewolwerowych tokarek CNC i automatach tokarskich. Rozwiązanie dedykowane dla narzędziowni, działów UR oraz zakładów produkcyjnych wymagających stabilnego i powtarzalnego mocowania narzędzi do wytaczania.

Cechy i korzyści

• Kształt VDI E2 – kompatybilność z głowicami rewolwerowymi zgodnymi z DIN 69880, co ułatwia dobór i wymianę uchwytów w istniejących maszynach.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona żywotność uchwytu i stabilne mocowanie narzędzia, co przekłada się na mniejsze drgania i lepszą jakość obróbki.
• Otwór doprowadzający chłodziwo – możliwość efektywnego chłodzenia strefy skrawania, co ogranicza zużycie wytaczaków i poprawia bezpieczeństwo procesu.
• Średnica chwytu 40 mm i średnica mocowania 25 mm – dopasowanie do popularnych wymiarów oprawek i wytaczaków, co ułatwia integrację z obecnym parkiem narzędziowym.
• Długość wysięgu 75 mm – umożliwia obróbkę otworów na typowych głębokościach, bez konieczności stosowania niestandardowych rozwiązań.
• Wykonanie według DIN 69880 – ułatwia standaryzację oprzyrządowania i redukuje czas przezbrojeń dzięki powtarzalnym wymiarom bazowym.

Zastosowanie

Uchwyt przeznaczony jest do mocowania wytaczaków w tokarkach CNC oraz automatach tokarskich wyposażonych w głowice rewolwerowe z systemem VDI. Sprawdza się w produkcji seryjnej i małoseryjnej w branży obróbki metali, w narzędziowniach, zakładach mechanicznych oraz działach utrzymania ruchu, gdzie istotna jest powtarzalność ustawienia narzędzia, sztywność mocowania oraz możliwość doprowadzenia chłodziwa do strefy skrawania.

Specyfikacja techniczna

• Rozmiar: 40x25mm
• Średnica chwytu [mm]: 40
• Średnica d [mm]: 25
• Średnica mocowania [mm]: 25
• D2 [mm]: 25
• D6 [mm]: 83
• H1 [mm]: 32.5
• L1 [mm]: 75
• L3 [mm]: 22
• Wysokość [mm]: 32,5
• Kształt: E2
• D8 [mm]: 55
• L6 [mm]: 61
• Długość wysięgu [mm]: 75
• Średnica odsadzenia [mm]: 83
• Długość mocowania [mm]: 22
• Średnica nakrętki [mm]: 55
• Grubość łba [mm]: 61
• Norma wykonania: DIN 69880
• Przeznaczenie: do wytaczaków
• Otwór chłodzący: z otworem doprowadzającym chłodziwo
