Uchwyt narzędziowy VDI do wytaczaków E2 40x40mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

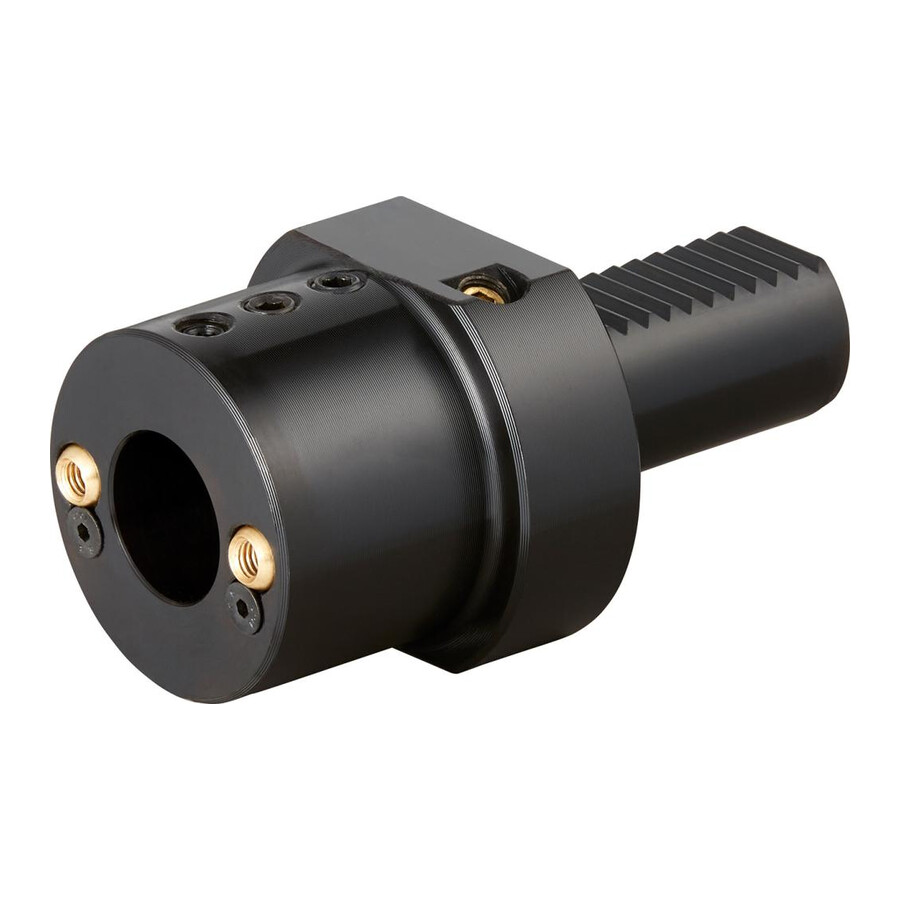

Uchwyt VDI do wytaczadeł E2 40x40mm Fortis
Precyzyjny uchwyt narzędziowy w systemie VDI przeznaczony do mocowania wytaczaków w głowicach rewolwerowych tokarek CNC. Rozwiązanie dedykowane dla zakładów obróbki skrawaniem, które wymagają powtarzalnego mocowania narzędzi przy obróbce wytaczadłami.
Cechy i korzyści
- Wykonanie wg DIN 69880 – zapewnia kompatybilność z imakami i głowicami tokarek przystosowanych do standardu VDI 40, co ułatwia integrację z istniejącym parkiem maszynowym.
- Kształt E2 – umożliwia dopasowanie do odpowiedniego typu gniazda narzędziowego, co zwiększa stabilność mocowania wytaczaków.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – ogranicza zużycie oraz poprawia powtarzalność ustawienia narzędzia, co przekłada się na stabilną jakość obróbki.
- Otwór doprowadzający chłodziwo – pozwala na podawanie chłodziwa do strefy skrawania, co wspiera żywotność wytaczaka i poprawia warunki obróbki.
- Rozmiar 40x40 mm – umożliwia bezpośrednie mocowanie wytaczaków o odpowiednim przekroju, co skraca czas przezbrojenia stanowiska.
- System VDI 40 – zapewnia sztywne i powtarzalne mocowanie uchwytu w głowicy tokarki, co minimalizuje drgania podczas wytaczania.
Zastosowanie
Uchwyt stosowany jest w tokarkach CNC oraz automatach tokarskich wyposażonych w imaki narzędziowe zgodne z systemem VDI 40 i kształtem E2. Przeznaczony do mocowania wytaczaków podczas operacji wytaczania w produkcji seryjnej i małoseryjnej, w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu realizujących precyzyjną obróbkę otworów.
Specyfikacja techniczna
- Norma: DIN 69880
- System: VDI 40
- Kształt: E2
- Rozmiar gniazda: 40x40 mm
- Długość uchwytu: 22 mm
- Średnica chwytu: 40 mm
- Średnica mocowania: 40 mm
- D2: 40 mm
- D6: 83 mm
- H1: 32,5 mm
- L1: 90 mm
- L3: 22 mm
- Wysokość: 32,5 mm
- D8: 82 mm
- L6: 76 mm
- Długość wysięgu: 90 mm
- Średnica odsadzenia: 83 mm
- Długość mocowania: 76 mm
- Średnica nakrętki: 82 mm
- Otwór doprowadzający chłodziwo: tak
- Przeznaczenie: do wytaczaków
Najczęściej zadawane pytania
Do jakich tokarek pasuje ten uchwyt VDI?
Uchwyt przeznaczony jest do tokarek i głowic narzędziowych pracujących w systemie VDI 40, wykonanych wg DIN 69880 i przystosowanych do kształtu E2.
Czy ten uchwyt nadaje się do mocowania wytaczaków 40x40 mm?
Tak, uchwyt ma rozmiar 40x40 mm, co pozwala na mocowanie wytaczaków o takim przekroju.
Czy uchwyt posiada doprowadzenie chłodziwa do narzędzia?
Tak, w korpusie znajduje się otwór doprowadzający chłodziwo do strefy pracy narzędzia.
Z jakim standardem wykonania jest zgodny ten uchwyt narzędziowy?
Uchwyt jest wykonany zgodnie z normą DIN 69880 i systemem VDI 40.
Dane techniczne
| D2 [mm] | 40 |
| Rozmiar | 40x40mm |
| D6 [mm] | 83 |
| Wysokość [mm] | 32,5 |
| H1 [mm] | 32.5 |
| Średnica chwytu [mm] | 40 |
| D8 [mm] | 82 |
| Kształt | E2 |
| L6 [mm] | 76 |
| L1 [mm] | 90 |
| Średnica mocowania [mm] | 40 |
| L3 [mm] | 22 |
