Uchwyt narzędziowy VDI do wytaczaków E2 50x50mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

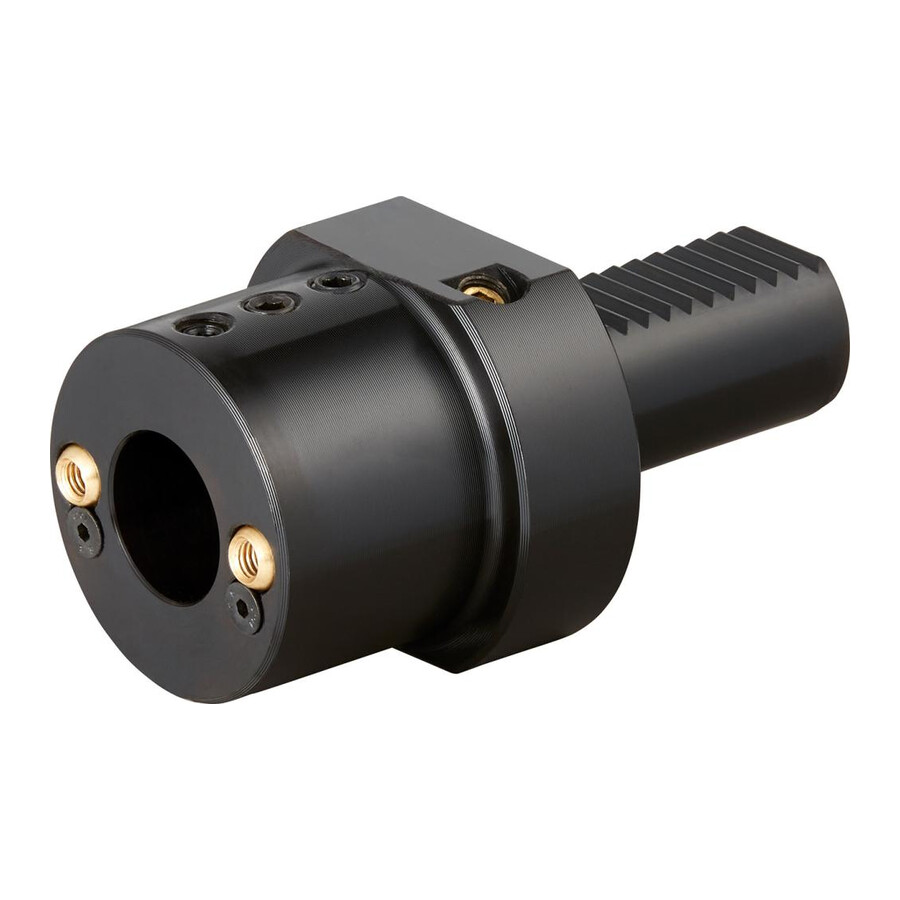

Uchwyt VDI do wytaczadeł 50x50mm Fortis
Uchwyt narzędziowy w systemie VDI, w kształcie E2, przeznaczony do mocowania wytaczaków na tokarkach wyposażonych w imak VDI. Rozwiązanie skierowane do narzędziowni, działów utrzymania ruchu oraz zakładów produkcyjnych potrzebujących stabilnego i powtarzalnego mocowania oprawek wytaczarskich.
Cechy i korzyści
- Kształt E2 – dopasowanie do imaków zgodnych z DIN 69880, co ułatwia integrację z istniejącym parkiem maszynowym.
- Do wytaczaków – przystosowanie do oprawek wytaczarskich zapewnia stabilne mocowanie i powtarzalne pozycjonowanie narzędzia.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość uchwytu oraz zachowanie dokładności mocowania w długim okresie eksploatacji.
- Otwór doprowadzający chłodziwo – możliwość podawania chłodziwa przez uchwyt przekłada się na lepsze chłodzenie strefy skrawania i dłuższą trwałość narzędzia skrawającego.
- Rozmiar 50x50 mm – kompatybilność z oprawkami o chwytach kwadratowych 50x50 mm, co ułatwia dobór narzędzi w standardowych systemach.
- Uchwyt VDI 50 – dopasowanie do imaków o rozmiarze VDI 50 pozwala na sztywne mocowanie w większych tokarkach CNC i konwencjonalnych.
Zastosowanie
Stosowany głównie w tokarkach z imakiem narzędziowym VDI 50 do mocowania wytaczaków o rozmiarze 50x50 mm. Odpowiedni dla zakładów obróbki skrawaniem realizujących precyzyjne operacje wytaczania na detalach średnich i większych, w produkcji seryjnej oraz małoseryjnej, w narzędziowniach, warsztatach mechanicznych i działach utrzymania ruchu.
Specyfikacja techniczna
- Długość [mm]: 100
- Długość uchwytu [mm]: 100
- Rozmiar: 50x50mm
- Średnica chwytu [mm]: 50
- Średnica mocowania [mm]: 50
- Uchwyt: VDI 50
- D2 [mm]: 50
- D6 [mm]: 98
- H1 [mm]: 35
- L1 [mm]: 100
- L3 [mm]: 30
- Wysokość [mm]: 35
- d [mm]: 50
- Kształt: E2
- D8 [mm]: 98
- L6 [mm]: 86
- Długość wysięgu [mm]: 100
- Średnica odsadzenia [mm]: 98
- Długość mocowania [mm]: 30
- Grubość łba [mm]: 30
- Norma: DIN 69880
Najczęściej zadawane pytania
Do jakich narzędzi pasuje ten uchwyt VDI 50x50mm?
Uchwyt jest przeznaczony do wytaczaków, w szczególności do oprawek wytaczarskich o rozmiarze 50x50 mm i chwytach dopasowanych do systemu VDI 50.
Czy uchwyt ma doprowadzenie chłodziwa do narzędzia?
Tak, uchwyt posiada otwór doprowadzający chłodziwo, co umożliwia podawanie chłodziwa przez uchwyt do narzędzia.
Z jakim standardem imaków tokarskich jest zgodny ten uchwyt?
Uchwyt narzędziowy jest wykonany zgodnie z DIN 69880 i przeznaczony do systemu VDI 50 w kształcie E2.
Jakie są główne wymiary uchwytu do wytaczadeł?
Długość uchwytu wynosi 100 mm, rozmiar to 50x50 mm, średnica chwytu 50 mm, a długość mocowania 30 mm, co pozwala dopasować go do odpowiednich imaków i narzędzi.
Dane techniczne
| D2 [mm] | 50 |
| Rozmiar | 50x50mm |
| D6 [mm] | 98 |
| Wysokość [mm] | 35 |
| H1 [mm] | 35 |
| Średnica chwytu [mm] | 50 |
| D8 [mm] | 98 |
| Kształt | E2 |
| L6 [mm] | 86 |
| L1 [mm] | 100 |
| Średnica mocowania [mm] | 50 |
| L3 [mm] | 30 |
