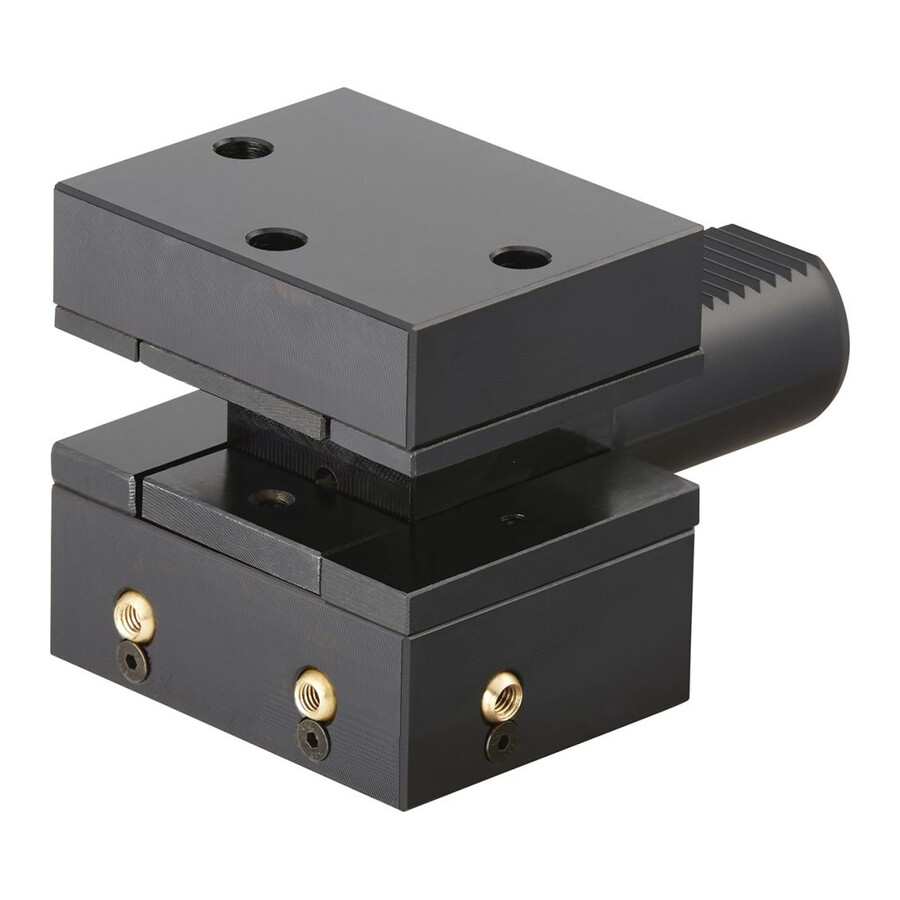

Uchwyt narzędziowy z mocowaniem wielokrotnym VDI D2 40x25mm Fortis
Specjalistyczny uchwyt narzędziowy do głowic rewolwerowych z oprawą VDI umożliwia mocowanie kilku narzędzi skrawających jednocześnie. Rozwiązanie przeznaczone jest dla działów utrzymania ruchu, narzędziowni oraz firm zajmujących się obróbką skrawaniem na tokarkach CNC.
Cechy i korzyści
- Mocowanie wielokrotne – możliwość montażu kilku narzędzi w jednym uchwycie pozwala ograniczyć ilość przezbrojeń i skrócić czasy postojów maszyny.
- Kształt D2, uchwyt VDI 40 – dopasowanie do głowic rewolwerowych przystosowanych do standardu VDI 40 ułatwia integrację z istniejącym parkiem maszynowym.
- Trzpień i powierzchnia przyłożenia hartowane i szlifowane – stabilne, powtarzalne mocowanie narzędzia sprzyja utrzymaniu stałej jakości obróbki i zmniejsza ryzyko drgań.
- Otwór doprowadzający chłodziwo – umożliwia podawanie chłodziwa przez uchwyt, co wspiera trwałość narzędzi skrawających i poprawia warunki obróbki.
- Wersja odwrócona – pozwala optymalnie ustawić narzędzia względem obrabianego detalu, co ułatwia konfigurację stanowiska obróbczego.
Zastosowanie
Uchwyt przeznaczony jest do tokarek CNC oraz konwencjonalnych z rewolwerem narzędziowym w systemie VDI 40, w szczególności tam, gdzie wymagane jest mocowanie kilku narzędzi w jednej pozycji rewolweru. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki metalu, w narzędziowniach oraz w działach utrzymania ruchu modernizujących lub doposażających istniejące linie tokarskie.
Specyfikacja techniczna
- Rozmiar: 40x25mm
- Średnica chwytu: 40 mm
- Uchwyt: VDI 40
- Wersja: odwrócony
- B1: 42.5 mm
- B2: 21 mm
- B4: 25.5 mm
- L1: 50 mm
- L2: 72 mm
- Kształt: D2
- Norma: DIN 69880
- Wykonanie: trzpień i powierzchnia przyłożenia hartowane i szlifowane
- Chłodzenie: z otworem doprowadzającym chłodziwo
Najczęściej zadawane pytania
Do jakich tokarek pasuje ten uchwyt narzędziowy VDI 40?
Uchwyt przeznaczony jest do maszyn wyposażonych w głowice rewolwerowe zgodne z systemem VDI 40 i kształtem D2, zgodnie z normą DIN 69880.
Czym wyróżnia się mocowanie wielokrotne w tym uchwycie?
Mocowanie wielokrotne umożliwia osadzenie kilku narzędzi w jednej oprawce, co pozwala zmniejszyć liczbę pozycji zajmowanych w rewolwerze i skrócić czasy przezbrojeń.
Czy uchwyt posiada doprowadzenie chłodziwa do narzędzia?
Tak, uchwyt jest wyposażony w otwór doprowadzający chłodziwo, co umożliwia podawanie czynnika chłodzącego przez oprawkę.
Jakie są główne wymiary uchwytu narzędziowego 40x25mm?
Wśród kluczowych wymiarów znajdują się m.in. rozmiar 40x25 mm, średnica chwytu 40 mm oraz wymiary B1 42.5 mm, B2 21 mm, B4 25.5 mm, L1 50 mm i L2 72 mm.
Dane techniczne
| B1 [mm] | 42.5 |
| B2 [mm] | 21 |
| Rozmiar | 40x25mm |
| B4 [mm] | 25.5 |
| Wersja | odwrócony |
| L2 [mm] | 72 |
| Średnica chwytu [mm] | 40 |
| Kształt | D2 |
| Uchwyt | VDI 40 |
| L1 [mm] | 50 |
