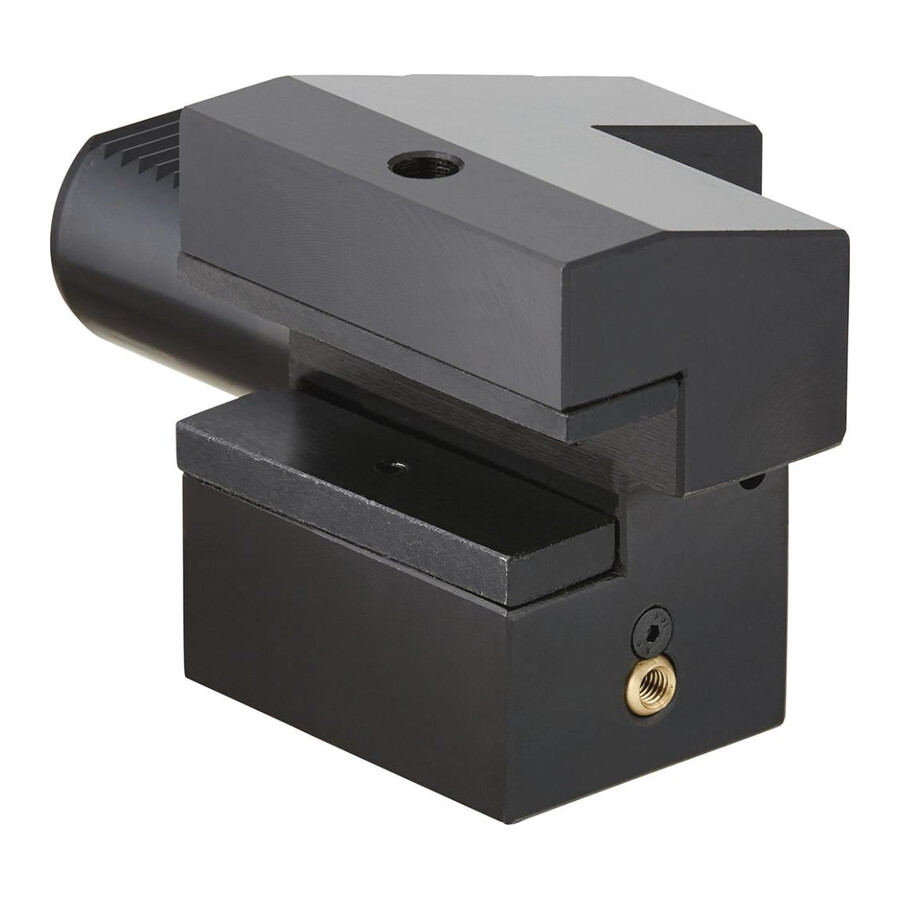

Uchwyt narzędziowy VDI osiowy lewy kształt C4 40x25 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uchwyt narzędziowy VDI osiowy do obróbki zewnętrznej 40x25mm Fortis
Profesjonalny uchwyt narzędziowy przeznaczony do pracy w systemie VDI, w wykonaniu osiowym i kształcie C4, stosowany głównie na tokarkach z rewolwerem VDI. Rozwiązanie dla zakładów produkcyjnych i działów utrzymania ruchu wymagających stabilnego mocowania narzędzi do obróbki zewnętrznej.
Cechy i korzyści
- Wykonanie w systemie VDI 40 – kompatybilność z rewolwerami wyposażonymi w uchwyty VDI 40 ułatwia integrację z istniejącym parkiem maszynowym.
- Kształt C4, wersja lewa – dopasowanie do konkretnych konfiguracji głowic narzędziowych pozwala zoptymalizować ustawienie narzędzia skrawającego.
- Osiowe mocowanie narzędzia – stabilna geometria ustawienia wspiera uzyskanie powtarzalnej jakości obrabianej powierzchni.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – ograniczenie zużycia i zwiększona trwałość uchwytu przekładają się na mniejszą liczbę przestojów.
- Otwór doprowadzający chłodziwo – umożliwia doprowadzenie medium chłodząco-smarującego bezpośrednio do strefy skrawania, co poprawia stabilność procesu.
- Wymiar gniazda 40x25 mm – dostosowanie do narzędzi o określonym przekroju pozwala na pewne i sztywne mocowanie.
Zastosowanie
Uchwyt przeznaczony jest do obróbki zewnętrznej na tokarkach wyposażonych w rewolwer z gniazdami VDI 40 i głowicami przystosowanymi do kształtu C4 w wersji lewej. Sprawdzi się w produkcji seryjnej i małoseryjnej w zakładach obróbki skrawaniem, w narzędziowniach oraz w działach utrzymania ruchu, gdzie wymagane jest powtarzalne i stabilne mocowanie narzędzi tokarskich.
Specyfikacja techniczna
- Norma wykonania: DIN 69880
- Rodzaj uchwytu: VDI 40
- Kształt: C4
- Wersja: lewy
- Przeznaczenie: do obróbki zewnętrznej
- Rozmiar gniazda: 40x25 mm
- Średnica chwytu: 40 mm
- Długość: 85 mm
- Szerokość: 85 mm
- B1: 85 mm
- B2: 47,5 mm
- B3: 25,5 mm
- H6: 42,5 mm
- L1: 85 mm
- L2: 12,5 mm
- L3: 30 mm
- Otwór doprowadzający chłodziwo: tak
- Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt narzędziowy VDI?
Uchwyt przystosowany jest do systemu mocowania VDI 40 zgodnego z DIN 69880.
Czy uchwyt nadaje się do obróbki zewnętrznej czy wewnętrznej?
Uchwyt jest przeznaczony do obróbki zewnętrznej.
Jaki jest kształt i wersja wykonania tego uchwytu VDI?
Uchwyt ma kształt C4 i jest wykonany w wersji lewej.
Czy uchwyt ma doprowadzenie chłodziwa do narzędzia?
Tak, uchwyt posiada otwór doprowadzający chłodziwo.
Dane techniczne
| L1 [mm] | 85 |
| Rozmiar | 40x25mm |
| B1 [mm] | 85 |
| Długość [mm] | 85 |
| B2 [mm] | 47.5 |
| Wersja | lewy |
| B3 [mm] | 25.5 |
| Średnica chwytu [mm] | 40 |
| L2 [mm] | 12.5 |
| Kształt | C4 |
| L3 [mm] | 30 |
| Uchwyt | VDI 40 |
| H6 [mm] | 42.5 |
| Szerokość [mm] | 85 |
