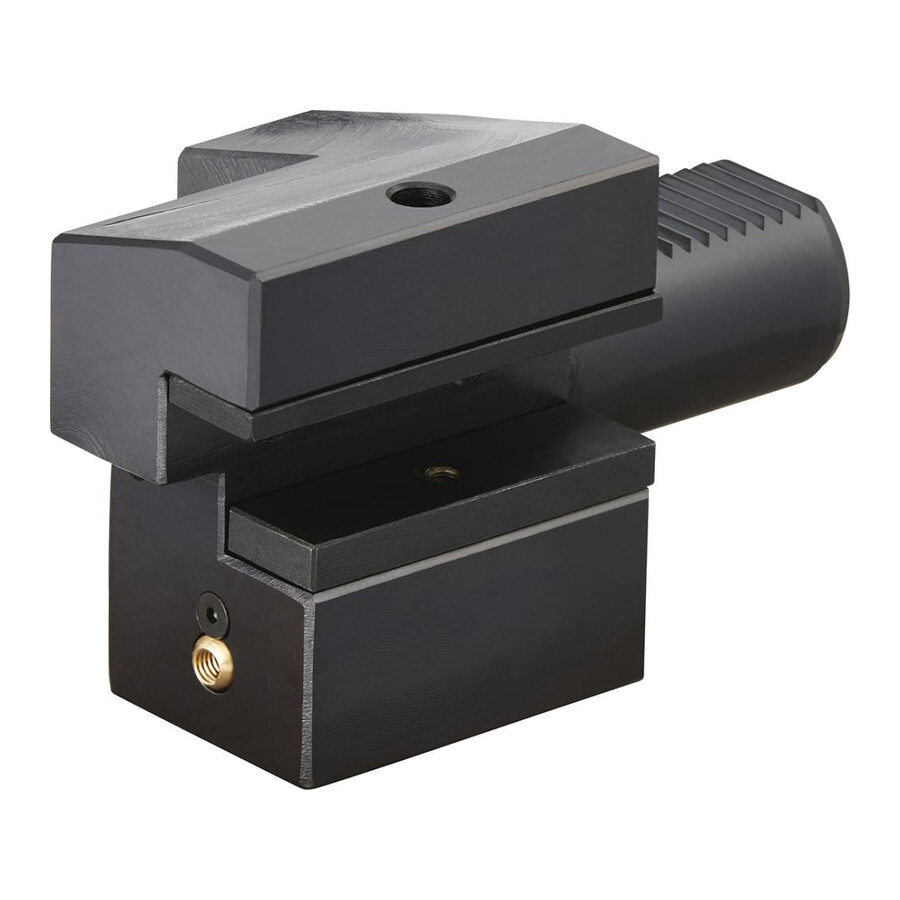

Uchwyt narzędziowy VDI osiowy prawy DIN 69880 50x32mm Fortis

Uchwyt narzędziowy VDI osiowy do obróbki zewnętrznej 50x32mm Fortis

Specjalistyczny uchwyt narzędziowy VDI osiowy przeznaczony do tokarek z imakiem na oprawki VDI, stosowany do obróbki zewnętrznej. Rozwiązanie dla użytkowników wymagających stabilnego i powtarzalnego mocowania narzędzi tokarskich w systemie VDI.

Cechy i korzyści

• Wersja prawa – dopasowanie do standardowego kierunku pracy na większości tokarek, co upraszcza dobór narzędzia.
• Kształt C3/C4, wersja odwrócona – możliwość zastosowania w specyficznych konfiguracjach imaka, co zwiększa elastyczność ustawienia narzędzia.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne mocowanie i ograniczenie zużycia gniazda imaka, co przekłada się na dłuższą żywotność oprzyrządowania.
• Otwór doprowadzający chłodziwo – umożliwia podawanie chłodziwa bezpośrednio do strefy skrawania, poprawiając trwałość ostrza i jakość powierzchni.
• System uchwytu VDI 50 – zgodność z imakami tokarskimi na oprawki VDI 50, co ułatwia integrację z istniejącym parkiem maszynowym.
• Wymiary 50x32 mm – precyzyjnie zdefiniowany rozmiar ułatwia dobór do konkretnego narzędzia i oprawy.

Zastosowanie

Element mocujący do narzędzi tokarskich w systemie VDI, przeznaczony do obróbki zewnętrznej na tokarkach wyposażonych w imaki wg DIN 69880. Może być stosowany w produkcji seryjnej i jednostkowej w zakładach obróbki skrawaniem, narzędziowniach, działach utrzymania ruchu oraz warsztatach mechanicznych korzystających z oprawek VDI 50 i wymagających osiowego mocowania narzędzia.

Specyfikacja techniczna

• Norma: DIN 69880
• Zastosowanie: do obróbki zewnętrznej
• Kształt: C3/C4, odwrócony
• Uchwyt: VDI 50
• Wersja: prawy
• Rozmiar: 50x32 mm
• Średnica chwytu: 50 mm
• Długość: 100 mm
• Szerokość: 100 mm
• B1: 100 mm
• B2: 50 mm
• B3: 26 mm
• H6: 50 mm
• L1: 100 mm
• L2: 16 mm
• L3: 40 mm
• Kształt: C3
• Otwór doprowadzający chłodziwo: tak
