Uchwyt narzędziowy VDI osiowy prawy chłodzenie C1 50x32 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

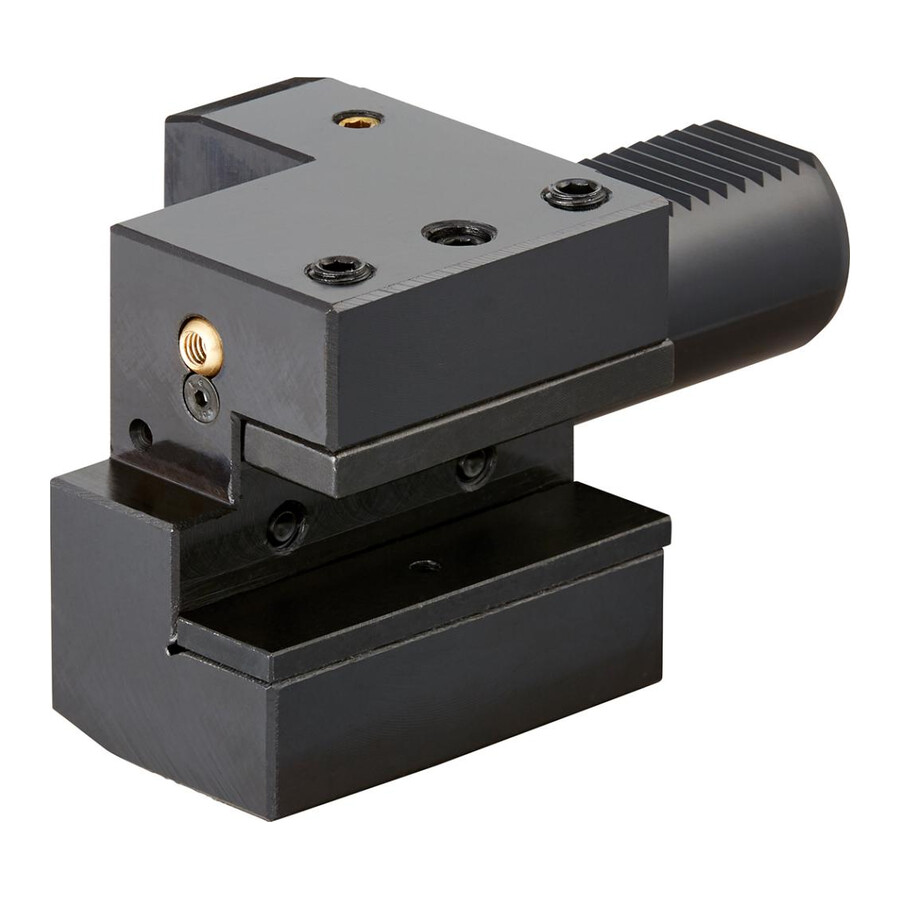

Uchwyt narzędziowy VDI osiowy kształt C1 50x32 mm Fortis
Osiowy uchwyt narzędziowy VDI do tokarek CNC i konwencjonalnych, przeznaczony do obróbki zewnętrznej z wykorzystaniem narzędzi o średnicy chwytu 50 mm. Sprawdza się w pracy działów utrzymania ruchu, narzędziowni oraz produkcji seryjnej, gdzie liczy się powtarzalność ustawień i stabilne mocowanie.
Cechy i korzyści
- Wykonanie według DIN 69880 – ułatwia dobór i wymianę oprawek w standardowych rewolwerach VDI bez potrzeby adaptacji.
- Wersja prawa – dopasowana do typowego ustawienia narzędzi przy obróbce zewnętrznej, co upraszcza programowanie i ustawianie maszyny.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zapewnia sztywny, powtarzalny chwyt, ograniczając drgania i poprawiając trwałość ostrzy skrawających.
- Otwór doprowadzający chłodziwo – umożliwia doprowadzenie chłodziwa do strefy skrawania, co przekłada się na stabilność procesu i lepsze odprowadzanie wiórów.
- Średnica chwytu 50 mm – pozwala stosować masywne narzędzia tokarskie, zwiększając możliwości obróbki cięższych detali.
- Rozmiar VDI 50 – odpowiedni do średnich i większych tokarek, co wspiera sztywną pracę przy większych obciążeniach.
Zastosowanie
Uchwyt przeznaczony jest do mocowania narzędzi tokarskich przy obróbce zewnętrznej na tokarkach wyposażonych w głowice rewolwerowe VDI 50 zgodne z DIN 69880. Stosowany w produkcji mało- i wielkoseryjnej, w warsztatach obróbki skrawaniem oraz w działach utrzymania ruchu przy obróbce wałów, tulei i innych elementów wymagających stabilnego mocowania narzędzia w osi wrzeciona.
Specyfikacja techniczna
- Norma: DIN 69880
- Przeznaczenie: do obróbki zewnętrznej
- Rodzaj uchwytu: uchwyt narzędziowy VDI osiowy
- Uchwyt: VDI 50
- Wersja: prawy
- Kształt: C1/C2 (kształt C1)
- Długość: 100 mm
- Szerokość: 100 mm
- Rozmiar: 50x32 mm
- Średnica chwytu: 50 mm
- B1: 100 mm
- B2: 100 mm
- B3: 26 mm
- H5: 35 mm
- H6: 60 mm
- L1: 100 mm
- L2: 16 mm
- L3: 40 mm
- Otwór doprowadzający chłodziwo: tak
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt narzędziowy VDI?
Uchwyt przeznaczony jest do głowic rewolwerowych z systemem VDI 50 wykonanych zgodnie z DIN 69880.
Czy ten uchwyt nadaje się do obróbki wewnętrznej (toczenia otworów)?
Nie, w opisie wskazano, że uchwyt jest przeznaczony do obróbki zewnętrznej.
Jaka jest średnica chwytu narzędzia w tym uchwycie VDI?
Średnica chwytu narzędzia wynosi 50 mm.
Czy uchwyt ma możliwość doprowadzenia chłodziwa do narzędzia?
Tak, uchwyt posiada otwór doprowadzający chłodziwo.
Dane techniczne
| Szerokość [mm] | 100 |
| H6 [mm] | 60 |
| L1 [mm] | 100 |
| Rozmiar | 50x32 mm |
| B1 [mm] | 100 |
| Długość [mm] | 100 |
| B2 [mm] | 100 |
| Wersja | prawy |
| B3 [mm] | 26 |
| Średnica chwytu [mm] | 50 |
| L2 [mm] | 16 |
| Kształt | C1 |
| L3 [mm] | 40 |
| Uchwyt | VDI 50 |
| H5 [mm] | 35 |
