Uchwyt narzędziowy VDI promieniowy lewy kształt B2 30x20mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

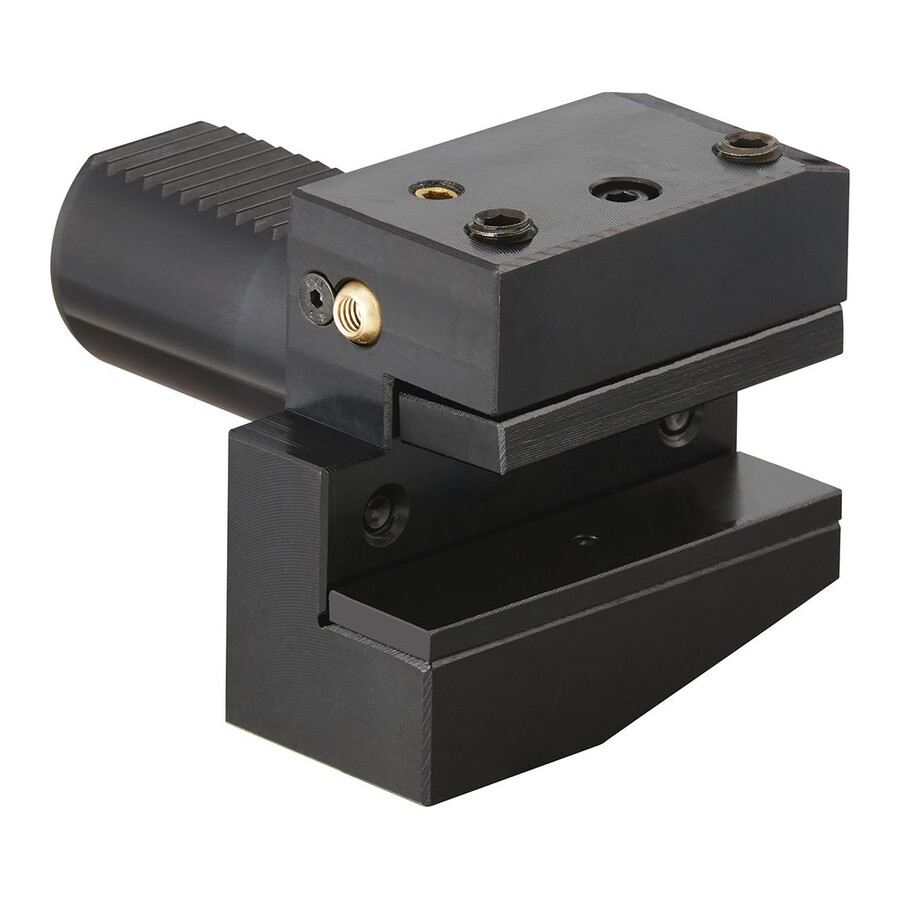

Uchwyt narzędziowy VDI promieniowy lewy 30x20 mm B2 Fortis
Promieniowy uchwyt narzędziowy typu VDI przeznaczony do tokarek z rewolwerem narzędziowym, stosowany do obróbki zewnętrznej z możliwością doprowadzenia chłodziwa do strefy skrawania. Rozwiązanie kierowane do narzędziowni, działów utrzymania ruchu oraz zakładów obróbki skrawaniem wymagających powtarzalnego mocowania oprawek tokarskich.
Cechy i korzyści
- Standard VDI z kształtem B1/B2 – kompatybilność z głowicami rewolwerowymi przystosowanymi do oprawek VDI, ułatwiająca konfigurację stanowiska.
- Wersja promieniowa, lewa – dopasowanie do konkretnego ustawienia na rewolwerze, co ułatwia planowanie procesów obróbkowych i programowanie CNC.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne mocowanie narzędzia i ograniczenie drgań, co sprzyja uzyskaniu lepszej jakości powierzchni i dłuższej trwałości narzędzia skrawającego.
- Otwór doprowadzający chłodziwo – możliwość podawania chłodziwa bezpośrednio do strefy skrawania, co poprawia odprowadzenie wiórów i wydłuża żywotność płytek.
- Kompaktowe wymiary uchwytu – ułatwiają zabudowę na rewolwerze oraz w gniazdach o ograniczonej przestrzeni, zmniejszając ryzyko kolizji.
Zastosowanie
Uchwyt przeznaczony jest do promieniowego mocowania narzędzi tokarskich do obróbki zewnętrznej w tokarkach z oprawkami VDI. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki metalu, w narzędziowniach oraz w działach utrzymania ruchu, gdzie wymagane jest szybkie przezbrajanie i powtarzalne pozycjonowanie narzędzi skrawających.
Specyfikacja techniczna
- Norma: DIN 69880
- Przeznaczenie: do obróbki zewnętrznej
- Uchwyt: VDI 30
- Wersja: lewy
- Kształt: B2
- Długość: 22 mm
- Szerokość: 70 mm
- Wysokość: 28 mm
- Średnica chwytu: 30 mm
- B1: 70 mm
- B2: 35 mm
- B3: 10 mm
- H5: 28 mm
- H6: 38 mm
- L1: 22 mm
- L2: 40 mm
- Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
- Doprowadzenie chłodziwa: otwór doprowadzający chłodziwo
Najczęściej zadawane pytania
Do jakich zastosowań przeznaczony jest ten uchwyt narzędziowy VDI promieniowy?
Model ten przeznaczony jest do obróbki zewnętrznej na tokarkach wyposażonych w system mocowania VDI, z promieniowym ustawieniem narzędzia.
Czy uchwyt posiada doprowadzenie chłodziwa do narzędzia?
Tak, uchwyt ma otwór doprowadzający chłodziwo, co umożliwia podawanie medium bezpośrednio w strefę skrawania.
Jaki jest typ i rozmiar uchwytu VDI w tym modelu?
Uchwyt jest w wykonaniu VDI 30, w kształcie B2, z promieniowym ustawieniem i wersją lewą.
Jakie są główne wymiary uchwytu narzędziowego?
Podstawowe wymiary to: długość 22 mm, szerokość 70 mm, wysokość 28 mm oraz średnica chwytu 30 mm, z dodatkowymi wymiarami B1, B2, B3, H5, H6, L1 i L2 podanymi w specyfikacji.
Dane techniczne
| Kształt | B2 |
| H5 [mm] | 28 |
| Uchwyt | VDI 30 |
| H6 [mm] | 38 |
| Szerokość [mm] | 70 |
| L1 [mm] | 22 |
| Długość [mm] | 22 |
| B1 [mm] | 70 |
| Wersja | lewy |
| B2 [mm] | 35 |
| Wysokość [mm] | 28 |
| B3 [mm] | 10 |
| Średnica chwytu [mm] | 30 |
| L2 [mm] | 40 |
