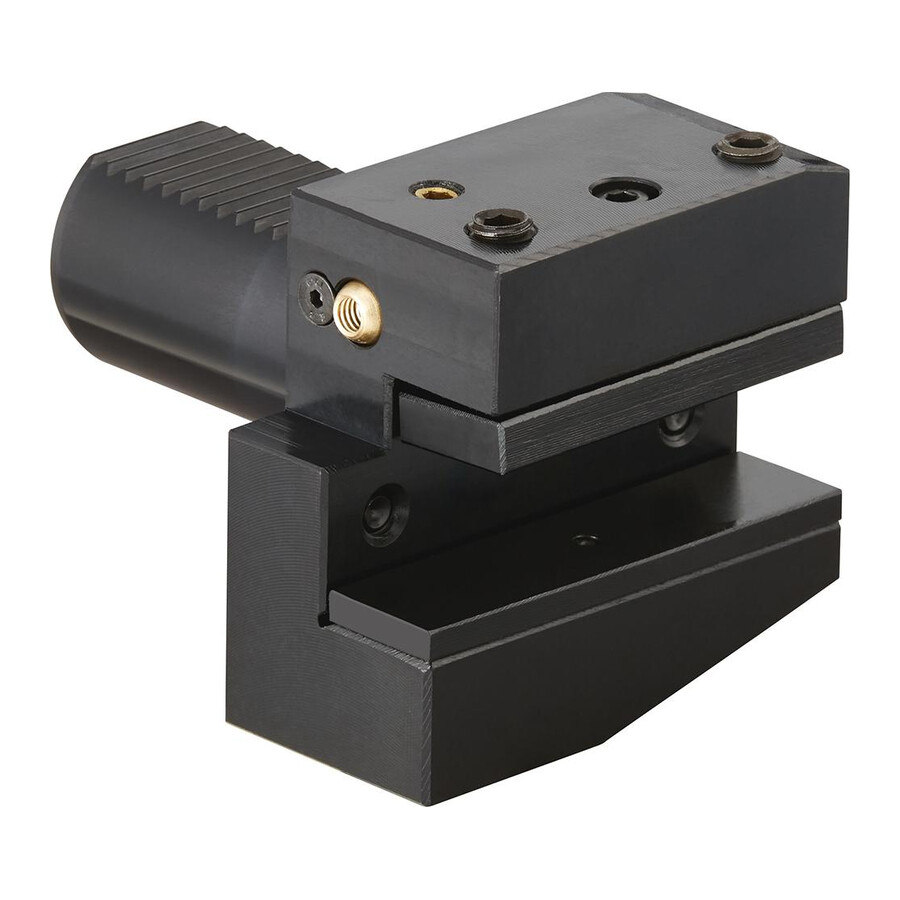

Uchwyt narzędziowy VDI promieniowy lewy kształt B2 40x25mm Fortis

Uchwyt narzędziowy VDI promieniowy lewy 40x25 mm Fortis

Promieniowy uchwyt narzędziowy typu VDI przeznaczony do mocowania oprawek przy obróbce zewnętrznej na tokarkach z imakiem VDI. Rozwiązanie dedykowane dla zakładów obróbki skrawaniem, działów utrzymania ruchu oraz warsztatów narzędziowych wymagających powtarzalnego i stabilnego mocowania.

Cechy i korzyści

• Standard VDI – umożliwia szybkie i powtarzalne przezbrajanie narzędzi w imakach zgodnych z DIN 69880, co skraca przestoje obrabiarek.
• Wykonanie promieniowe – pozwala na efektywne mocowanie narzędzi do obróbki zewnętrznej, zwiększając elastyczność ustawienia na tokarce.
• Wersja lewa – dostosowana do określonego kierunku montażu w głowicy rewolwerowej, co ułatwia konfigurację stanowiska obróbczego.
• Hartowany trzpień i powierzchnia przyłożenia – zapewniają stabilność mocowania i ograniczają zużycie gniazda imaka oraz samego uchwytu.
• Otwór doprowadzający chłodziwo – umożliwia podawanie chłodziwa przez uchwyt bezpośrednio do strefy skrawania, co poprawia trwałość narzędzia i jakość powierzchni.
• Precyzyjnie szlifowane powierzchnie – zwiększają dokładność pozycjonowania, co przekłada się na powtarzalność wymiarową detali.

Zastosowanie

Uchwyt stosowany jest w tokarkach i centrach tokarskich wyposażonych w imak VDI do obróbki zewnętrznej przy użyciu oprawek tokarskich mocowanych promieniowo. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki metali, w narzędziowniach oraz w działach utrzymania ruchu, gdzie istotna jest szybka wymiana narzędzi i stabilność mocowania.

Specyfikacja techniczna

• Norma: DIN 69880
• System mocowania: VDI 40
• Wersja: lewy
• Kształt: B2
• Długość: 22 mm
• Szerokość: 85 mm
• Wysokość: 48 mm
• Średnica chwytu: 40 mm
• B1: 85 mm
• B2: 42,5 mm
• B3: 12,5 mm
• H5: 32,5 mm
• H6: 48 mm
• L1: 22 mm
• L2: 44 mm
• Chłodzenie: z otworem doprowadzającym chłodziwo
• Przeznaczenie: do obróbki zewnętrznej
