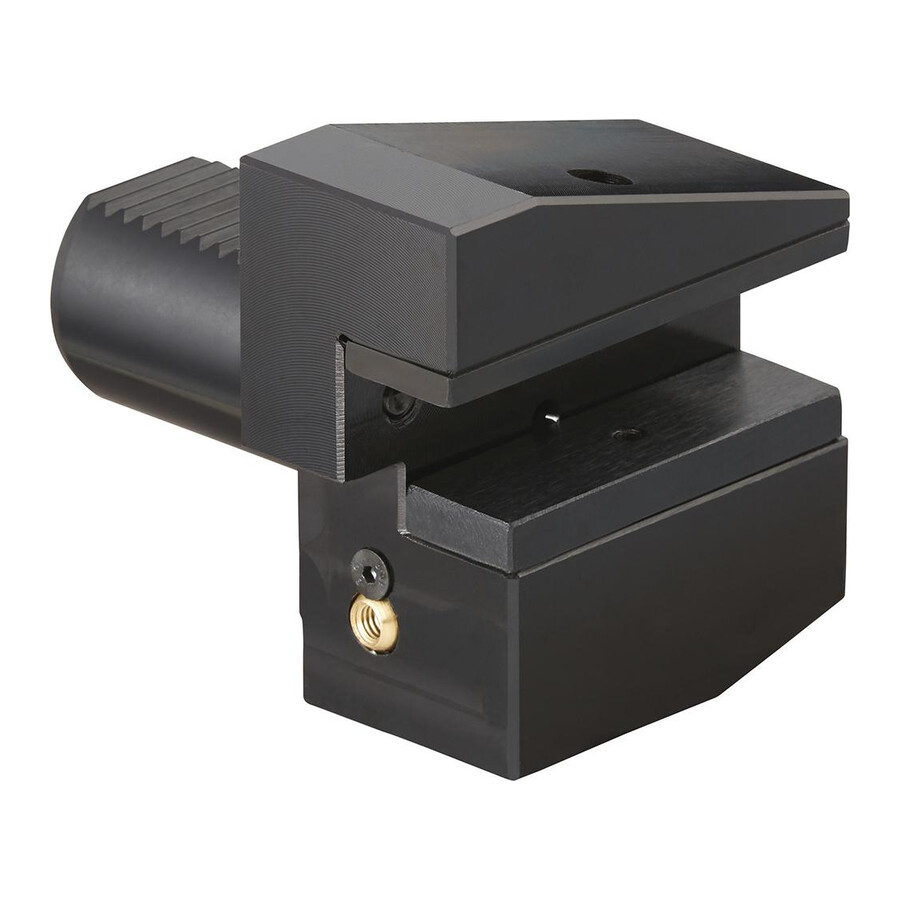

Uchwyt narzędziowy VDI promieniowy lewy kształt B4 40x25mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uchwyt narzędziowy VDI promieniowy lewy 40x25mm Fortis
Specjalistyczny uchwyt narzędziowy przeznaczony do mocowania oprawek na imaku tokarki z interfejsem VDI. Sprawdza się w obróbce zewnętrznej wszędzie tam, gdzie wymagana jest stabilność, powtarzalność ustawienia i kontrolowane doprowadzenie chłodziwa.
Cechy i korzyści
- Wykonanie wg DIN 69880 – ułatwia dobór i integrację z imakami oraz głowicami narzędziowymi przystosowanymi do standardu VDI.
- Przeznaczenie do obróbki zewnętrznej – pozwala efektywnie zamocować narzędzia tokarskie używane przy toczeniu zewnętrznym, co przekłada się na stabilny proces.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zapewnia pewne osadzenie w głowicy oraz dokładne prowadzenie narzędzia, co wspiera uzyskanie powtarzalnych wymiarów.
- Otwór doprowadzający chłodziwo – umożliwia doprowadzenie cieczy chłodząco‑smarującej bezpośrednio do strefy skrawania, co pomaga zwiększyć trwałość ostrza i poprawić jakość powierzchni.
- Wersja lewa, kształt B4 – dostosowana do konkretnych konfiguracji głowic rewolwerowych i kierunku pracy, co ogranicza konieczność stosowania dodatkowych adapterów.
- Rozmiar 40x25 – dopasowany do popularnych przekrojów oprawek tokarskich, co ułatwia kompletowanie narzędzi w parku maszynowym.
Zastosowanie
Uchwyt znajduje zastosowanie w tokarkach CNC i konwencjonalnych wyposażonych w interfejs VDI do obróbki zewnętrznej. Sprawdzi się w działach utrzymania ruchu, narzędziowniach i produkcji seryjnej, gdzie wymagane jest szybkie przezbrajanie głowicy rewolwerowej, powtarzalne pozycjonowanie oprawek oraz możliwość prowadzenia chłodziwa przez uchwyt.
Specyfikacja techniczna
- Rozmiar: 40x25
- Szerokość [mm]: 85
- Średnica chwytu [mm]: 40
- Uchwyt: VDI 40
- Wersja: lewy
- B1 [mm]: 85
- B2 [mm]: 42.5
- B3 [mm]: 12.5
- H6 [mm]: 42.5
- L1 [mm]: 44
- L2 [mm]: 22
- Kształt: B4
- Norma wykonania: DIN 69880
- Przeznaczenie: do obróbki zewnętrznej
- Doprowadzenie chłodziwa: z otworem doprowadzającym chłodziwo
Najczęściej zadawane pytania
Do jakich tokarek pasuje ten uchwyt narzędziowy VDI 40?
Produkt jest wykonany wg DIN 69880 i posiada uchwyt VDI 40, co umożliwia montaż w tokarkach oraz głowicach rewolwerowych przystosowanych do interfejsu VDI 40.
Czy uchwyt nadaje się do obróbki wewnętrznej?
Uchwyt jest opisany jako przeznaczony do obróbki zewnętrznej, dlatego jego konstrukcja jest dostosowana właśnie do tego typu operacji.
Czym różni się wersja lewa uchwytu od innych wersji?
W danych produktowych wskazano wersję lewy, co oznacza odmianę konstrukcyjną przystosowaną do odpowiedniego ustawienia w głowicy względem kierunku pracy narzędzia.
Czy uchwyt ma doprowadzenie chłodziwa przez korpus?
Tak, w opisie podano, że uchwyt posiada otwór doprowadzający chłodziwo.
Dane techniczne
| Wersja | lewy |
| B3 [mm] | 12.5 |
| Średnica chwytu [mm] | 40 |
| L2 [mm] | 22 |
| Kształt | B4 |
| H6 [mm] | 42.5 |
| Uchwyt | VDI 40 |
| Szerokość [mm] | 85 |
| L1 [mm] | 44 |
| B1 [mm] | 85 |
| Rozmiar | 40x25 |
| B2 [mm] | 42.5 |
