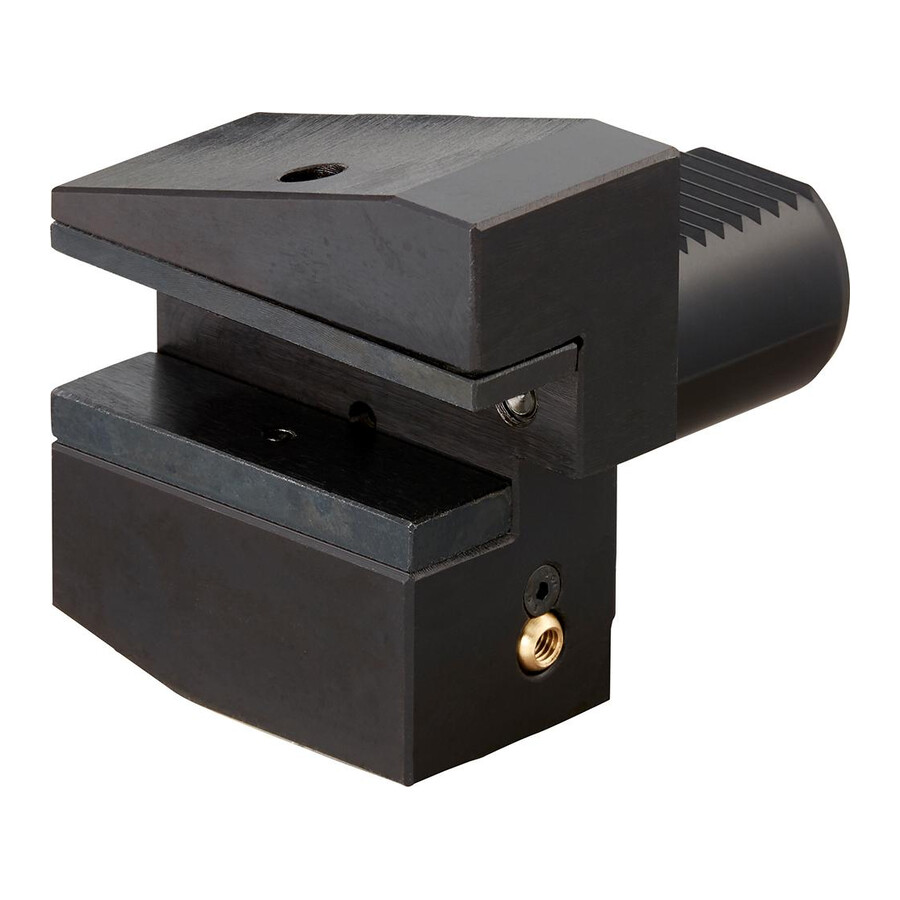

Uchwyt narzędziowy VDI promieniowy prawy kształt B3 40x25mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uchwyt narzędziowy VDI promieniowy prawy 40x25 fortis
Promieniowy uchwyt narzędziowy typu VDI przeznaczony do obróbki zewnętrznej na tokarkach z rewolwerową głowicą narzędziową. Sprawdza się w zastosowaniach produkcyjnych, gdzie istotna jest powtarzalność pozycjonowania oraz możliwość doprowadzenia chłodziwa do strefy skrawania.
Cechy i korzyści
- Wykonanie wg DIN 69880 – łatwa integracja z głowicami rewolwerowymi zgodnymi z popularnym standardem mocowania VDI.
- Promieniowe ustawienie narzędzia – umożliwia efektywną obróbkę zewnętrzną detali toczonych przy zachowaniu stabilnego prowadzenia narzędzia.
- Trzpień i powierzchnia przyłożenia hartowane i szlifowane – zwiększona trwałość uchwytu oraz pewne, powtarzalne mocowanie w gnieździe rewolweru.
- Otwór doprowadzający chłodziwo – ułatwia doprowadzenie medium chłodząco-smarującego bezpośrednio do strefy skrawania, co sprzyja wydłużeniu trwałości ostrza.
- Wersja prawa – dostosowana do konfiguracji głowicy i kierunku pracy wymagającej prawego ustawienia uchwytu.
- Kształt B3 – umożliwia dobór uchwytu do konkretnej konfiguracji oprawek i wymagań konstrukcyjnych głowicy.
Zastosowanie
Uchwyt stosowany jest w tokarkach wyposażonych w rewolwerową głowicę narzędziową z gniazdami VDI do obróbki zewnętrznej. Dedykowany do procesów seryjnych i wielkoseryjnych w zakładach obróbki metalu, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagane jest stabilne mocowanie narzędzi skrawających w standardzie VDI.
Specyfikacja techniczna
- Rozmiar: 40x25
- Szerokość: 85 mm
- Średnica chwytu: 40 mm
- Uchwyt: VDI 40
- Wersja: prawy
- B1: 85 mm
- B2: 42.5 mm
- B3: 12.5 mm
- H6: 42.5 mm
- L1: 44 mm
- L2: 22 mm
- Kształt: B3
- Norma: DIN 69880
Najczęściej zadawane pytania
Do jakich zastosowań przeznaczony jest ten uchwyt narzędziowy VDI?
Uchwyt przeznaczony jest do obróbki zewnętrznej na tokarkach z rewolwerową głowicą narzędziową w standardzie VDI.
Czy ten uchwyt VDI jest wersją prawą czy lewą?
Jest to uchwyt w wersji prawej.
Jaki rozmiar i średnicę chwytu ma ten uchwyt promieniowy?
Uchwyt ma rozmiar 40x25 oraz średnicę chwytu 40 mm.
Czy uchwyt posiada doprowadzenie chłodziwa?
Tak, uchwyt wyposażony jest w otwór doprowadzający chłodziwo.
Dane techniczne
| Wersja | prawy |
| B3 [mm] | 12.5 |
| Średnica chwytu [mm] | 40 |
| L2 [mm] | 22 |
| Kształt | B3 |
| H6 [mm] | 42.5 |
| Uchwyt | VDI 40 |
| Szerokość [mm] | 85 |
| L1 [mm] | 44 |
| B1 [mm] | 85 |
| Rozmiar | 40x25 |
| B2 [mm] | 42.5 |
