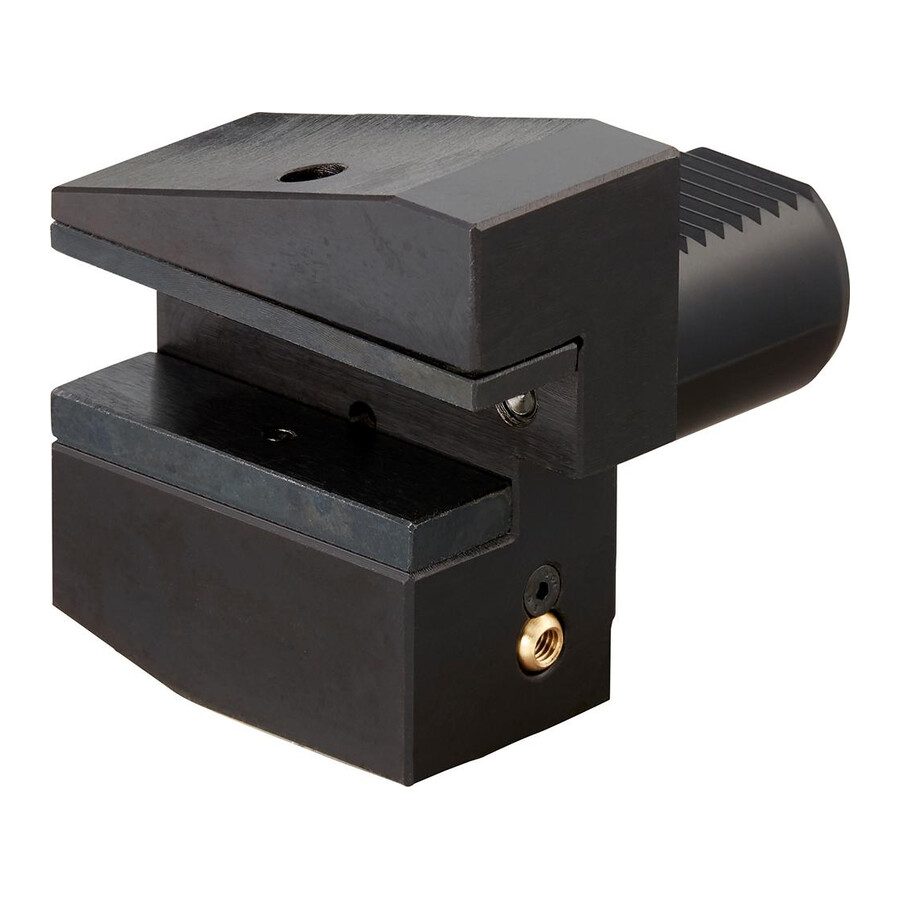

Uchwyt narzędziowy VDI promieniowy prawy kształt B3 50x32mm Fortis

Uchwyt narzędziowy VDI promieniowy prawy 50x32 Fortis

Profesjonalny uchwyt do oprawek VDI przeznaczony do promieniowego mocowania narzędzi tokarskich w głowicach rewolwerowych. Rozwiązanie dedykowane dla użytkowników obrabiarek CNC i automatów tokarskich, którzy wymagają stabilnego mocowania przy obróbce zewnętrznej oraz możliwości doprowadzenia chłodziwa.

Cechy i korzyści

• Standard VDI – łatwa integracja z istniejącymi głowicami rewolwerowymi i systemami narzędziowymi.
• Wykonanie promieniowe, wersja prawa – zoptymalizowane ustawienie narzędzia przy obróbce zewnętrznej, co ułatwia programowanie i zmniejsza ryzyko kolizji.
• Kształt B3/B4 – dopasowanie do typowych konfiguracji uchwytów narzędziowych stosowanych w tokarkach CNC.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne mocowanie, ograniczenie ugięć i poprawa powtarzalności obróbki.
• Otwór doprowadzający chłodziwo – możliwość kierowania chłodziwa bezpośrednio w strefę skrawania, co wpływa na trwałość ostrza i jakość powierzchni.
• Rozmiar 50x32 – dopasowanie do typowej średnicy chwytu VDI 50 oraz wymaganej średnicy mocowania narzędzia.

Zastosowanie

Uchwyt przeznaczony jest do mocowania narzędzi tokarskich przy obróbce zewnętrznej na tokarkach i centrach tokarskich wyposażonych w gniazda VDI 50. Sprawdzi się w działach utrzymania ruchu, narzędziowniach oraz w zakładach produkcyjnych prowadzących seryjną i małoseryjną obróbkę skrawaniem, gdzie wymagana jest powtarzalność ustawienia narzędzia oraz możliwość stosowania chłodzenia przez uchwyt.

Specyfikacja techniczna

• Standard: DIN 69880
• Przeznaczenie: do obróbki zewnętrznej
• Uchwyt: VDI 50
• Rozmiar: 50x32
• Szerokość: 100 mm
• Średnica chwytu: 50 mm
• Wersja: prawy
• B1: 100 mm
• B2: 50 mm
• B3: 16 mm
• H6: 50 mm
• L1: 55 mm
• L2: 30 mm
• Kształt: B3
• Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
• Doprowadzenie chłodziwa: z otworem doprowadzającym chłodziwo
