Uchwyt narzędziowy VDI z mocowaniem wielokrotnym D2 50x32 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

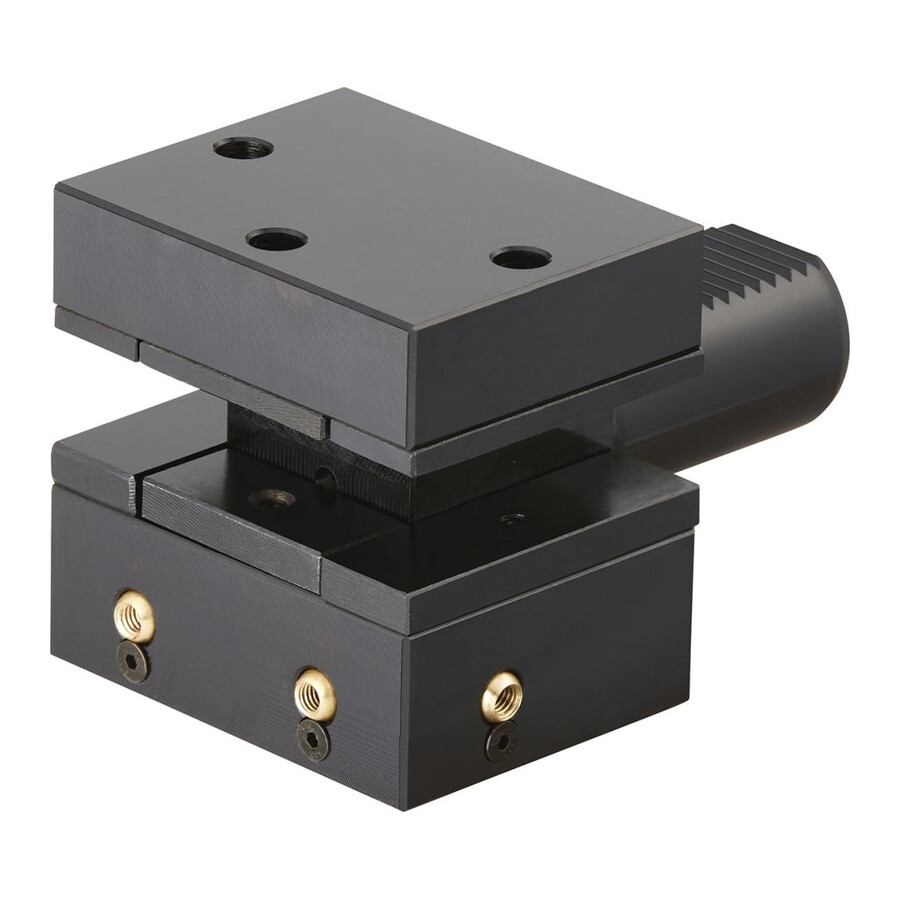

Uchwyt narzędziowy VDI z mocowaniem wielokrotnym 50x32 mm Fortis
Profesjonalny uchwyt narzędziowy do systemów VDI przeznaczony do mocowania wielokrotnego narzędzi skrawających na obrabiarkach. Sprawdzi się w działach utrzymania ruchu, narzędziowniach oraz w firmach zajmujących się obróbką skrawaniem wymagających powtarzalnego i stabilnego mocowania.
Cechy i korzyści
- Mocowanie wielokrotne – możliwość zamocowania kilku narzędzi w jednym uchwycie pozwala zwiększyć elastyczność oprzyrządowania i ograniczyć liczbę przezbrojeń.
- System VDI 50 – standaryzowany chwyt ułatwia integrację z istniejącymi głowicami rewolwerowymi i skraca czas montażu.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość uchwytu i stabilne osadzenie w imaku, co ogranicza drgania podczas obróbki.
- Otwór doprowadzający chłodziwo – umożliwia efektywne odprowadzanie ciepła z obszaru skrawania, co przekłada się na dłuższą żywotność narzędzi.
- Kształt D1/D2, wersja odwrócona – dostosowanie do specyficznych konfiguracji głowic i kierunku pracy, co ułatwia optymalne ustawienie narzędzia względem detalu.
- Rozmiar 50x32 mm – dopasowanie do określonych narzędzi i oprawek, co ułatwia planowanie oprzyrządowania.
Zastosowanie
Uchwyt przeznaczony jest do pracy w tokarkach i centrach tokarskich wyposażonych w imaki z systemem VDI 50, wszędzie tam, gdzie wymagana jest szybka wymiana i powtarzalne pozycjonowanie narzędzi tokarskich. Stosowany w produkcji seryjnej i małoseryjnej w zakładach obróbki skrawaniem, w działach utrzymania ruchu oraz w narzędziowniach do rozbudowy istniejących głowic rewolwerowych o dodatkowe pozycje narzędziowe.
Specyfikacja techniczna
- Rozmiar: 50x32 mm
- Średnica chwytu: 50 mm
- Uchwyt: VDI 50
- Wersja: odwrócony
- B1: 50 mm
- B2: 26 mm
- B4: 30.5 mm
- L1: 60 mm
- L2: 85 mm
- Kształt: D2
- Norma: DIN 69880
- Wykonanie: trzpień i powierzchnia przyłożenia hartowane i szlifowane
- Chłodzenie: z otworem doprowadzającym chłodziwo
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt narzędziowy VDI?
Uchwyt jest przeznaczony do systemu VDI 50 zgodnie z DIN 69880.
Jakie wymiary ma uchwyt z mocowaniem wielokrotnym 50x32 mm?
Rozmiar uchwytu wynosi 50x32 mm, przy średnicy chwytu 50 mm oraz długościach L1 60 mm i L2 85 mm.
Czy uchwyt posiada doprowadzenie chłodziwa do narzędzia?
Tak, uchwyt wyposażony jest w otwór doprowadzający chłodziwo.
Jakiego kształtu jest ten uchwyt narzędziowy VDI?
Uchwyt wykonany jest w kształcie D2, w wersji odwróconej.
Dane techniczne
| L1 [mm] | 60 |
| B1 [mm] | 50 |
| B2 [mm] | 26 |
| Rozmiar | 50x32 mm |
| B4 [mm] | 30.5 |
| Wersja | odwrócony |
| L2 [mm] | 85 |
| Średnica chwytu [mm] | 50 |
| Kształt | D2 |
| Uchwyt | VDI 50 |
