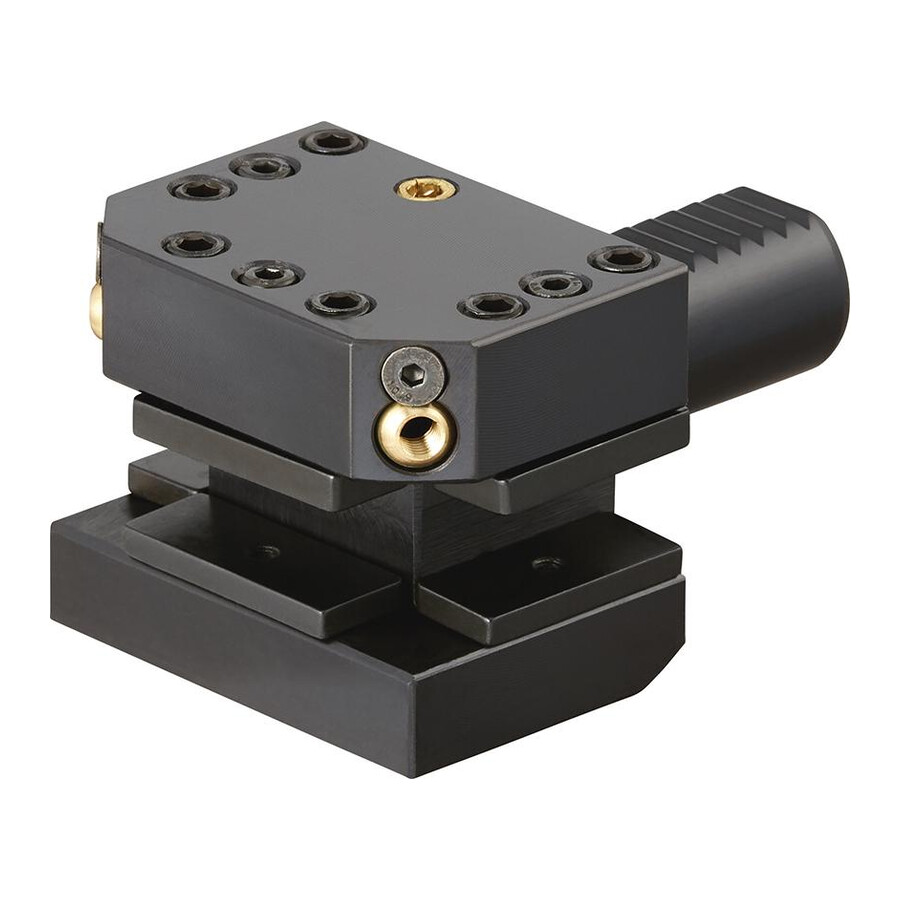

Uchwyt narzędziowy VDI z mocowaniem wielokrotnym kształt D1 50x32mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uchwyt narzędziowy VDI z mocowaniem wielokrotnym kształt D1 50x32mm Fortis
Profesjonalny uchwyt narzędziowy przeznaczony do mocowania oprawek w systemie VDI w obrabiarkach CNC i automatach tokarskich. Zapewnia stabilne, powtarzalne mocowanie oraz umożliwia doprowadzenie chłodziwa bezpośrednio do strefy obróbki, co wspiera utrzymanie wysokiej wydajności procesu skrawania.
Cechy i korzyści
- Mocowanie VDI 50 – kompatybilność z imakami narzędziowymi w standardzie VDI 50, co ułatwia integrację z istniejącym parkiem maszynowym.
- Mocowanie wielokrotne – możliwość zamocowania kilku narzędzi, co zwiększa elastyczność przezbrajania i skraca czasy postoju.
- Kształt D1/D2 – dopasowanie do odpowiednich typów oprawek tokarskich, co pozwala lepiej wykorzystać możliwości głowicy rewolwerowej.
- Hartowany trzpień i powierzchnia przyłożenia – zwiększona odporność na zużycie przekłada się na stabilne mocowanie w dłuższym okresie eksploatacji.
- Powierzchnie szlifowane – precyzyjne dopasowanie do gniazda VDI sprzyja dokładnemu pozycjonowaniu narzędzi i poprawia jakość obróbki.
- Otwór doprowadzający chłodziwo – możliwość podania chłodziwa przez uchwyt ogranicza nagrzewanie narzędzia i może wydłużać jego trwałość ostrza.
Zastosowanie
Uchwyt znajduje zastosowanie w tokarkach CNC i automatach tokarskich wyposażonych w imaki w standardzie VDI 50, wszędzie tam, gdzie wymagane jest sztywne i powtarzalne mocowanie narzędzi tokarskich oraz możliwość wykorzystania chłodzenia przez oprawkę. Sprawdza się przy seryjnej i wielkoseryjnej obróbce detali, w działach utrzymania ruchu oraz w narzędziowniach, gdzie istotna jest szybka wymiana i konfiguracja narzędzi na głowicy rewolwerowej.
Specyfikacja techniczna
- Norma: DIN 69880
- Rozmiar: 50x32mm
- Średnica chwytu: 50 mm
- Uchwyt: VDI 50
- Wersja: z mocowaniem wielokrotnym
- Kształt: D1
- B1: 50 mm
- B2: 26 mm
- B4: 30,5 mm
- L1: 60 mm
- L2: 85 mm
- Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
- Otwór doprowadzający chłodziwo: tak
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt narzędziowy VDI?
Uchwyt jest przystosowany do systemu VDI 50 zgodnego z normą DIN 69880.
Czy uchwyt ma możliwość doprowadzenia chłodziwa przez oprawkę?
Tak, uchwyt posiada otwór doprowadzający chłodziwo.
Jakie są podstawowe wymiary uchwytu VDI 50x32mm?
Rozmiar uchwytu to 50x32 mm, przy średnicy chwytu 50 mm oraz wymiarach B1 50 mm, B2 26 mm, B4 30,5 mm, L1 60 mm i L2 85 mm.
Czym wyróżnia się wersja z mocowaniem wielokrotnym?
Wersja z mocowaniem wielokrotnym umożliwia zamocowanie więcej niż jednego narzędzia, co zwiększa elastyczność konfiguracji na maszynie.
Dane techniczne
| Wersja | z mocowaniem wielokrotnym |
| L2 [mm] | 85 |
| Średnica chwytu [mm] | 50 |
| Kształt | D1 |
| Uchwyt | VDI 50 |
| L1 [mm] | 60 |
| B1 [mm] | 50 |
| B2 [mm] | 26 |
| Rozmiar | 50x32mm |
| B4 [mm] | 30.5 |
