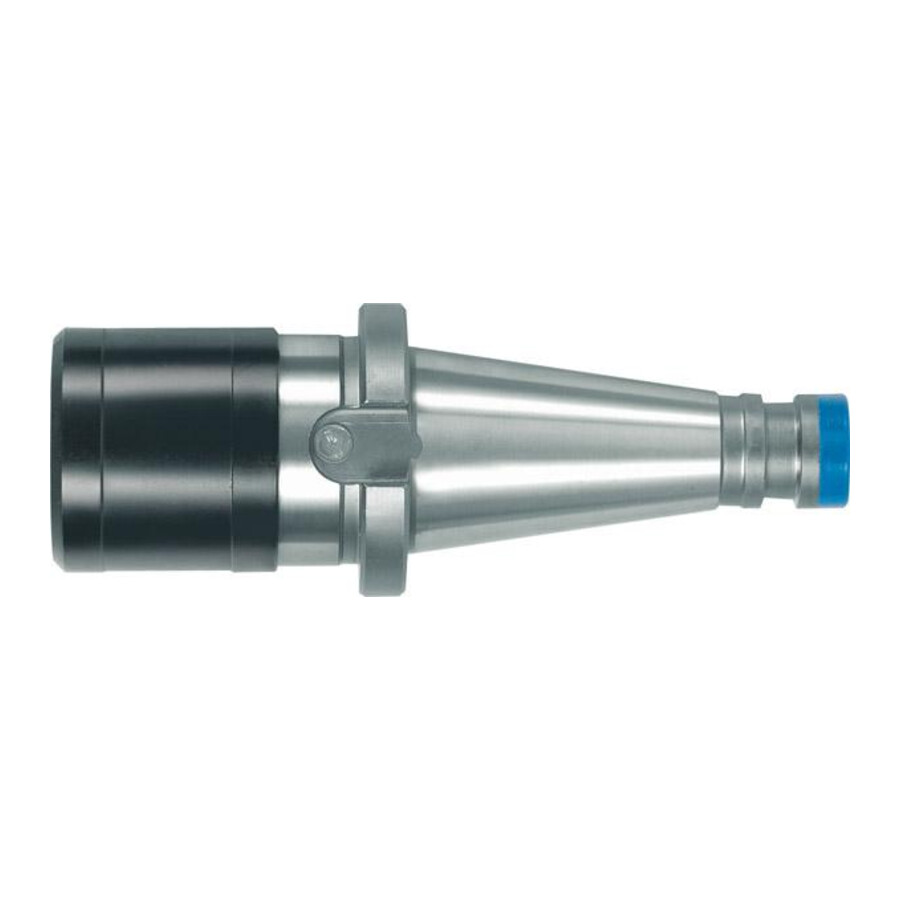

Uchwyt szybkowymienny do gwintowników SK50 DIN 2080 M14-M33 Fortis

Uchwyt szybkowymienny do gwintowników M14–M33 SK 50 Fortis

Oprawka przeznaczona do szybkiego mocowania gwintowników w zakresie średnic od M14 do M33, dedykowana do pracy w obrabiarkach wyposażonych w stożek SK 50. Rozwiązanie skierowane do narzędziowni, działów utrzymania ruchu oraz zakładów produkcyjnych realizujących gwintowanie seryjne.

Cechy i korzyści

• Szybkowymienny uchwyt gwintowników – redukcja czasu przezbrojeń oraz przestojów maszyny podczas częstych zmian narzędzia.
• Zakres dla gwintowników M14–M33 – obsługa szerokiego zakresu średnic gwintów przy użyciu jednej oprawki, co upraszcza gospodarkę narzędziową.
• Konstrukcja zgodna z DIN 2080 kształt A – możliwość zastosowania w obrabiarkach przystosowanych do tego standardu stożka narzędziowego.
• Chwyt ze stożkiem niesamohamownym SK 50 – stabilne mocowanie w wrzecionie oraz pewny transfer momentu podczas gwintowania.
• Elastyczna kompensacja długości – wyrównanie niewielkich różnic posuwu pomiędzy wrzecionem a gwintownikiem, co sprzyja bezpieczeństwu narzędzia i jakości gwintu.
• Długość wysięgu 130 mm – umożliwia obróbkę detali o większej głębokości oraz lepszy dostęp do trudno dostępnych stref.

Zastosowanie

Uchwyt znajduje zastosowanie w gwintowaniu z użyciem gwintowników maszynowych w zakresie M14–M33 na frezarkach, wiertarkach i centrach obróbczych wyposażonych w stożek SK 50 zgodny z DIN 2080 kształt A. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki skrawaniem, w działach utrzymania ruchu realizujących naprawy i dorabianie gwintów oraz w narzędziowniach obsługujących różne typy maszyn z uchwytem SK 50.

Specyfikacja techniczna

• Typ uchwytu: uchwyt szybkowymienny do gwintowania
• Przeznaczenie: dla gwintownika M14–M33
• Norma / wykonanie: DIN 2080 kształt A
• Rodzaj chwytu: stożek niesamohamowny SK 50
• Średnica zewnętrzna: 78 mm
• Długość wysięgu: 130 mm
• Kompensacja długości: elastyczna kompensacja długości
