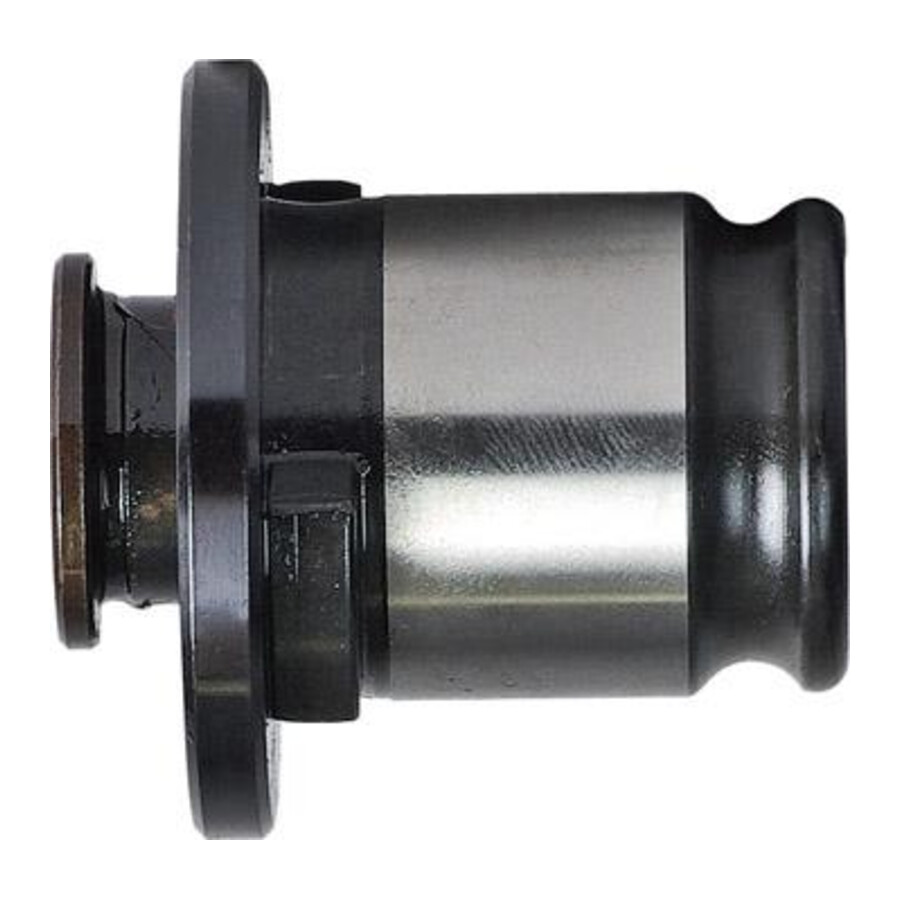

Wkładka szybkowymienna FE3 do gwintowników M16 otwór 12 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Wkładka szybkowymienna do otworów przelotowych 12,0 mm FE3 Fortis
Wkładka szybkowymienna przeznaczona do pracy w otworach przelotowych, współpracująca z systemami gwintowania zgodnymi z odpowiednimi normami. Rozwiązanie skierowane do działów utrzymania ruchu, narzędziowni oraz warsztatów produkcyjnych realizujących powtarzalne operacje obróbcze.
Cechy i korzyści
- Konstrukcja bez sprzęgła bezpieczeństwa – prosta budowa ułatwia dobór i eksploatację w standardowych aplikacjach.
- Przeznaczenie do otworów przelotowych – umożliwia stabilne prowadzenie narzędzia w typowych operacjach gwintowania przelotowego.
- Standard FE 3 – ułatwia kompatybilność z oprawkami i uchwytami dostosowanymi do tego rozmiaru, co skraca czas przezbrojenia.
- Otwór 12 mm – dopasowanie do odpowiednich narzędzi gwintujących umożliwia powtarzalne mocowanie i zmniejsza ryzyko bicia.
- Czworokąt 9 mm – zapewnia stabilny chwyt narzędzia i ogranicza poślizg podczas pracy.
- Określone wymiary długościowe – ułatwiają planowanie ustawienia narzędzia w uchwycie i w programach obróbczych.
Zastosowanie
Stosowana w operacjach gwintowania otworów przelotowych, w szczególności dla gwintów odpowiadających zakresowi M16 według odpowiednich norm. Przeznaczona do pracy w maszynach i stanowiskach, w których wykorzystywane są oprawki kompatybilne z rozmiarem FE 3 i określonym wymiarem czworokąta, m.in. w zakładach produkcyjnych, narzędziowniach oraz warsztatach remontowych.
Specyfikacja techniczna
- Zakres do DIN 374/376: M 16
- Otwór: 12 mm
- Rozmiar: FE 3
- Wymiar czworokąta: 9 mm
- D1: 48 mm
- D2: 70 mm
- L1: 14 mm
- L2: 55,5 mm
- L3: 6 mm
Najczęściej zadawane pytania
Do jakich zastosowań przeznaczona jest ta wkładka szybkowymienna?
Produkt przeznaczony jest do pracy w otworach przelotowych, w operacjach związanych z gwintowaniem w zakresie do DIN 374/376 M16.
Czy wkładka posiada sprzęgło bezpieczeństwa?
Nie, wkładka szybkowymienna jest wykonana bez sprzęgła bezpieczeństwa.
Jaki jest otwór i wymiar czworokąta w tej wkładce szybkowymiennej?
Otwór wynosi 12 mm, a wymiar czworokąta 9 mm.
Jakie są główne wymiary długościowe tej wkładki FE 3?
Wymiary długościowe to L1 = 14 mm, L2 = 55,5 mm oraz L3 = 6 mm.
Dane techniczne
| Wymiar czworokąta [mm] | 9 |
| Otwór [mm] | 12 |
| L1 [mm] | 14 |
| L2 [mm] | 55.5 |
| L3 [mm] | 6 |
| D2 [mm] | 70 |
| D1 [mm] | 48 |
| Do DIN 374/376 | M 16 |
| Rozmiar | FE 3 |
