Wkładka szybkowymienna do gwintowników FE3 M20 16,0mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

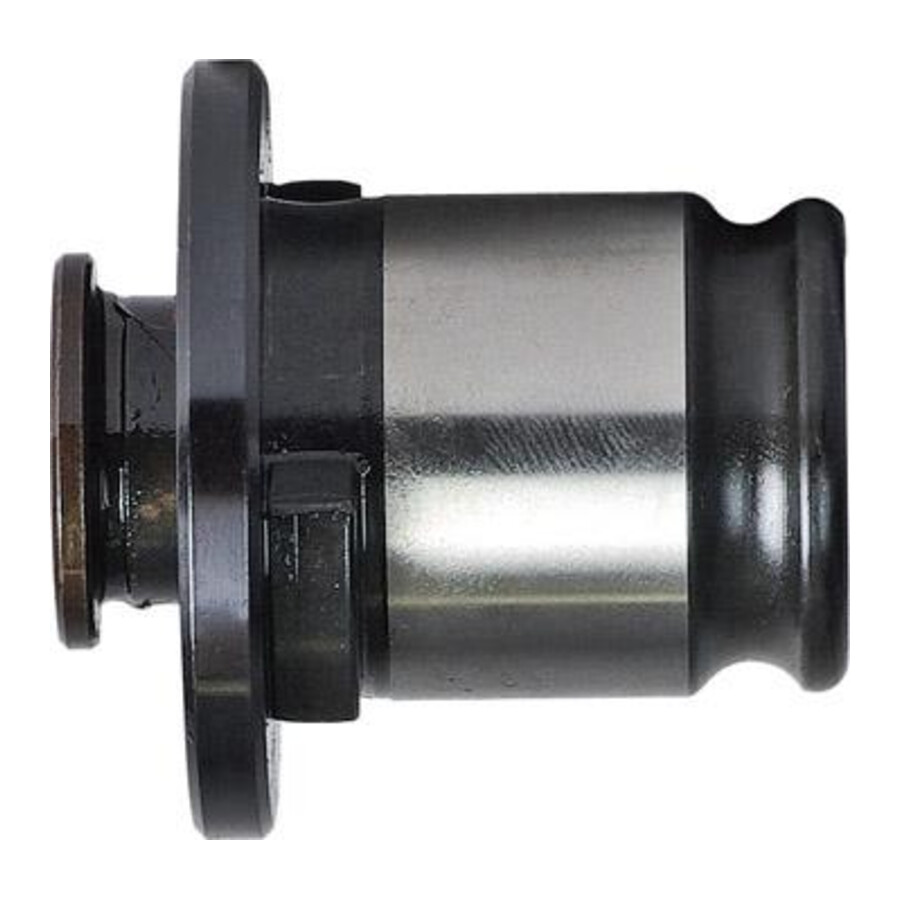

Wkładka szybkowymienna do gwintowników FE3 16,0 mm Fortis
Profesjonalna wkładka szybkowymienna przeznaczona do mocowania gwintowników w systemie FE3, stosowana w operacjach gwintowania otworów przelotowych. Rozwiązanie dla warsztatów, produkcji seryjnej oraz działów utrzymania ruchu, gdzie liczy się powtarzalność i stabilność procesu.
Cechy i korzyści
- System FE3 – ułatwia standaryzację oprawek i szybkie przezbrajanie stanowisk obróbczych.
- Wkładka szybkowymienna – skraca czas wymiany gwintowników, co przekłada się na mniejsze przestoje maszyny.
- Bez sprzęgła bezpieczeństwa – zapewnia sztywne przeniesienie momentu, co jest korzystne przy stabilnych, dobrze dobranych parametrach skrawania.
- Przeznaczenie do otworów przelotowych – umożliwia bezproblemowe odprowadzanie wióra przy gwintowaniu na pełną głębokość.
- Otwór 16,0 mm i czworokąt 12 mm – dostosowane do gwintowników o określonym wymiarze chwytu, co minimalizuje ryzyko luzów.
- Zgodność z DIN 374/376 M20 – dopasowanie do standardowych gwintowników maszynowych używanych w produkcji.
Zastosowanie
Wkładka stosowana w systemach oprawek do gwintowników w obróbce skrawaniem, w szczególności na wiertarkach, centrach obróbczych i innych maszynach do gwintowania otworów przelotowych. Sprawdza się w produkcji elementów z gwintami M20 według DIN 374/376, w zakładach mechanicznych, narzędziowniach oraz w działach UR, gdzie wymagane jest szybkie przezbrajanie i wymiana narzędzi.
Specyfikacja techniczna
- Do DIN 374/376: M 20
- Otwór: 16 mm
- Rozmiar: FE 3
- Wymiar czworokąta: 12 mm
- D1: 48 mm
- D2: 70 mm
- L1: 14 mm
- L2: 55,5 mm
- L3: 6 mm
Najczęściej zadawane pytania
Do jakich gwintowników przeznaczona jest ta wkładka szybkowymienna?
Wkładka jest przeznaczona do gwintowników zgodnych z DIN 374/376 w rozmiarze M20 oraz systemem FE3, o chwytach dopasowanych do otworu 16 mm i czworokąta 12 mm.
Czy wkładka posiada sprzęgło przeciążeniowe lub sprzęgło bezpieczeństwa?
Nie, wkładka nie posiada sprzęgła bezpieczeństwa – jest to konstrukcja bez sprzęgła.
Czy ta wkładka nadaje się do gwintowania otworów przelotowych?
Tak, wkładka jest przeznaczona do pracy przy otworach przelotowych.
Jaki jest wymiar otworu i czworokąta w tej wkładce FE3?
Wkładka ma otwór 16 mm oraz wymiar czworokąta 12 mm.
Dane techniczne
| Wymiar czworokąta [mm] | 12 |
| Otwór [mm] | 16 |
| L1 [mm] | 14 |
| L2 [mm] | 55.5 |
| L3 [mm] | 6 |
| D2 [mm] | 70 |
| D1 [mm] | 48 |
| Rozmiar | FE 3 |
| Do DIN 374/376 | M 20 |
