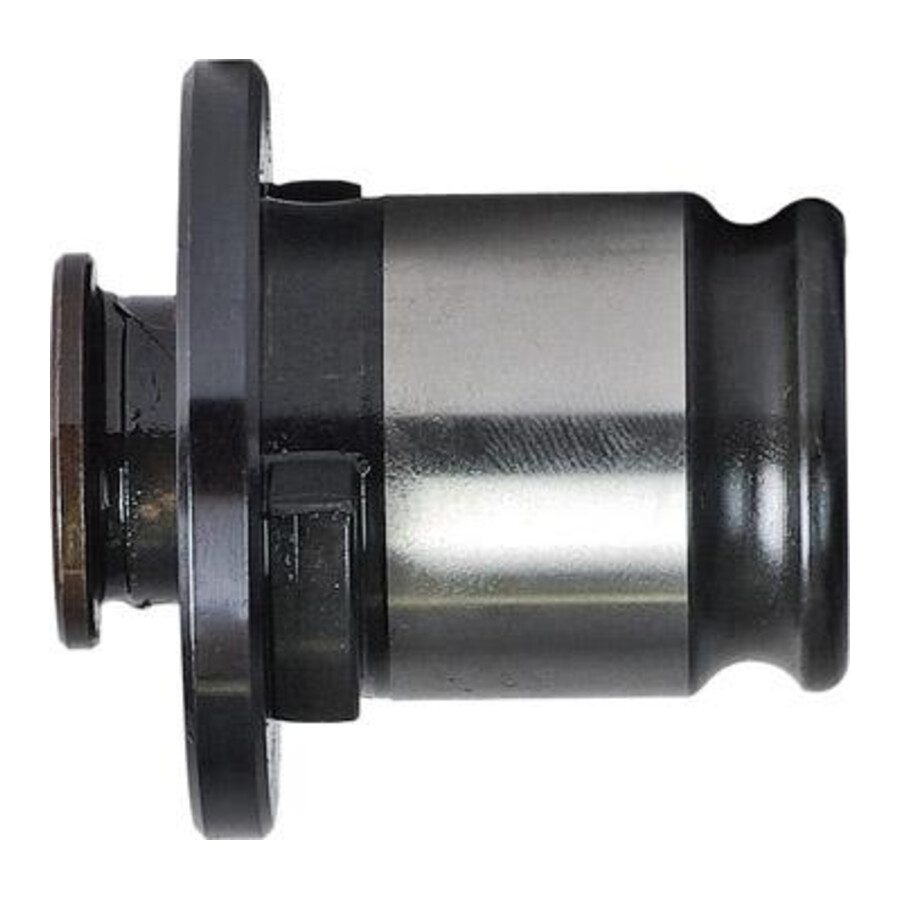

Wkładka szybkowymienna do gwintowników FE3 M36 28,0mm Fortis

Wkładka szybkowymienna do gwintowników FE3 28,0 mm Fortis

Specjalistyczna wkładka do szybkiej wymiany gwintowników, przystosowana do pracy z otworami przelotowymi. Rozwiązanie przeznaczone dla warsztatów mechanicznych, działów utrzymania ruchu oraz produkcji seryjnej, gdzie istotna jest powtarzalność procesu gwintowania.

Cechy i korzyści

• Konstrukcja bez sprzęgła bezpieczeństwa – bezpośrednie przeniesienie momentu obrotowego sprzyja stabilnej pracy w powtarzalnych warunkach obróbki.
• Przeznaczenie do otworów przelotowych – umożliwia efektywne gwintowanie w aplikacjach, gdzie konieczne jest pełne przejście narzędzia przez materiał.
• Szybka wymiana narzędzia – ograniczenie przestojów obrabiarki przekłada się na wyższą produktywność procesów gwintowania.
• Rozmiar FE 3 – ułatwia dobór wkładki do odpowiednich oprawek i systemów mocowania w istniejącym parku maszynowym.
• Średnica otworu 28 mm – pozwala stosować wkładkę z gwintownikami o odpowiednio dobranym chwycie, zgodnie z wymaganiami procesu.
• Czworokąt 22 mm – zapewnia stabilne osadzenie narzędzia w oprawce i pewne przeniesienie sił skrawania.

Zastosowanie

Wkładka przeznaczona jest do pracy z gwintownikami według DIN 374/376 w rozmiarze M36 w otworach przelotowych. Sprawdza się w procesach gwintowania na wiertarkach, frezarkach, centrach obróbczych i innych obrabiarkach wyposażonych w kompatybilne systemy mocowania szybkowymiennego, w szczególności w zakładach produkcyjnych, warsztatach obróbki skrawaniem i działach utrzymania ruchu.

Specyfikacja techniczna

• Do DIN 374/376: M 36
• Otwór: 28 mm
• Rozmiar: FE 3
• Wymiar czworokąta: 22 mm
• D1: 48 mm
• D2: 70 mm
• L1: 14 mm
• L2: 55,5 mm
• L3: 6 mm
• Sprzęgło bezpieczeństwa: brak
• Rodzaj otworu: przelotowy
