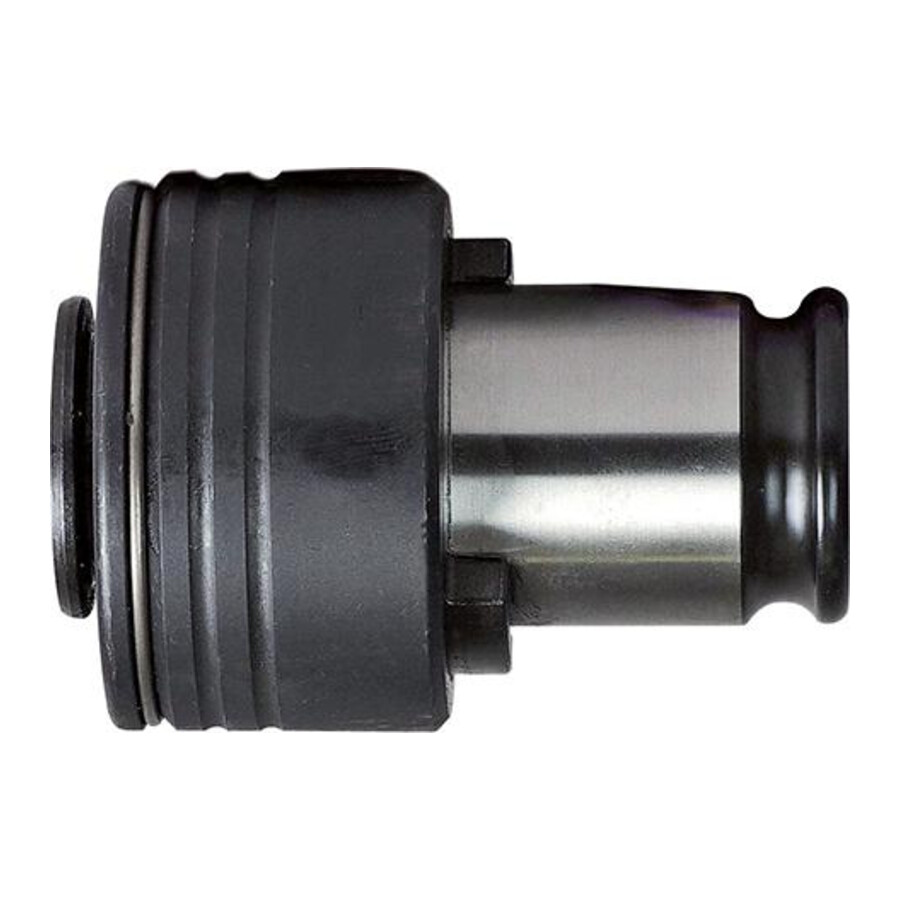

Wkładka szybkowymienna do gwintowników FES3 M33 25,0mm Fortis

Wkładka szybkowymienna do gwintowników 25,0 mm FES 3 Fortis

Wkładka szybkowymienna FES 3 przeznaczona jest do mocowania gwintowników w uchwytach narzędziowych i wiertarskich, z wbudowanym sprzęgłem bezpieczeństwa ograniczającym moment obrotowy. Sprawdza się w obróbce otworów nieprzelotowych tam, gdzie wymagana jest powtarzalność i kontrola procesu gwintowania.

Cechy i korzyści

• Wbudowane sprzęgło bezpieczeństwa – ograniczenie momentu obrotowego zmniejsza ryzyko uszkodzenia gwintownika oraz obrabianego detalu, co obniża koszty przestojów i wymiany narzędzi.
• Przystosowanie dla gwintownika M33 – dopasowanie do konkretnego rozmiaru ułatwia dobór osprzętu i redukuje ryzyko pomyłek w magazynie narzędziowym.
• Możliwość pracy w otworach nieprzelotowych – pozwala bezpiecznie gwintować otwory o ograniczonej głębokości, minimalizując ryzyko zniszczenia gwintu przy dnie otworu.
• Wymiar otworu 25 mm – zapewnia kompatybilność z odpowiednimi uchwytami i systemami mocowania, co ułatwia integrację z istniejącym parkiem maszynowym.
• Czworokąt 20 mm – stabilne przeniesienie napędu z uchwytu na gwintownik przekłada się na równomierną obróbkę i mniejsze ryzyko poślizgu.
• Precyzyjnie określone wymiary L1–L3 oraz D1–D2 – umożliwiają dokładne planowanie ustawienia narzędzia w maszynie i weryfikację kompatybilności z innymi elementami oprzyrządowania.

Zastosowanie

Wkładka przeznaczona jest do stosowania w uchwytach narzędziowych i wiertarskich do gwintowania z użyciem gwintowników M33 zgodnych z DIN 374/376, w szczególności przy wykonywaniu gwintów w otworach nieprzelotowych. Może być wykorzystywana w warsztatach mechanicznych, działach utrzymania ruchu oraz w produkcji seryjnej, gdzie wymagane jest powtarzalne, kontrolowane gwintowanie z ochroną narzędzia przed przeciążeniem.

Specyfikacja techniczna

• Przeznaczenie: uchwyty narzędziowe, uchwyty wiertarskie
• Dla gwintownika: M 33
• Do DIN: 374/376
• Otwór: 25 mm
• Rozmiar: FES 3
• Wymiar czworokąta: 20 mm
• D1: 48 mm
• D2: 72 mm
• L1: 45 mm
• L2: 55,5 mm
• L3: 41 mm
