Wkładka tulejowa BT40/MK1 JIS B 6339 AD Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

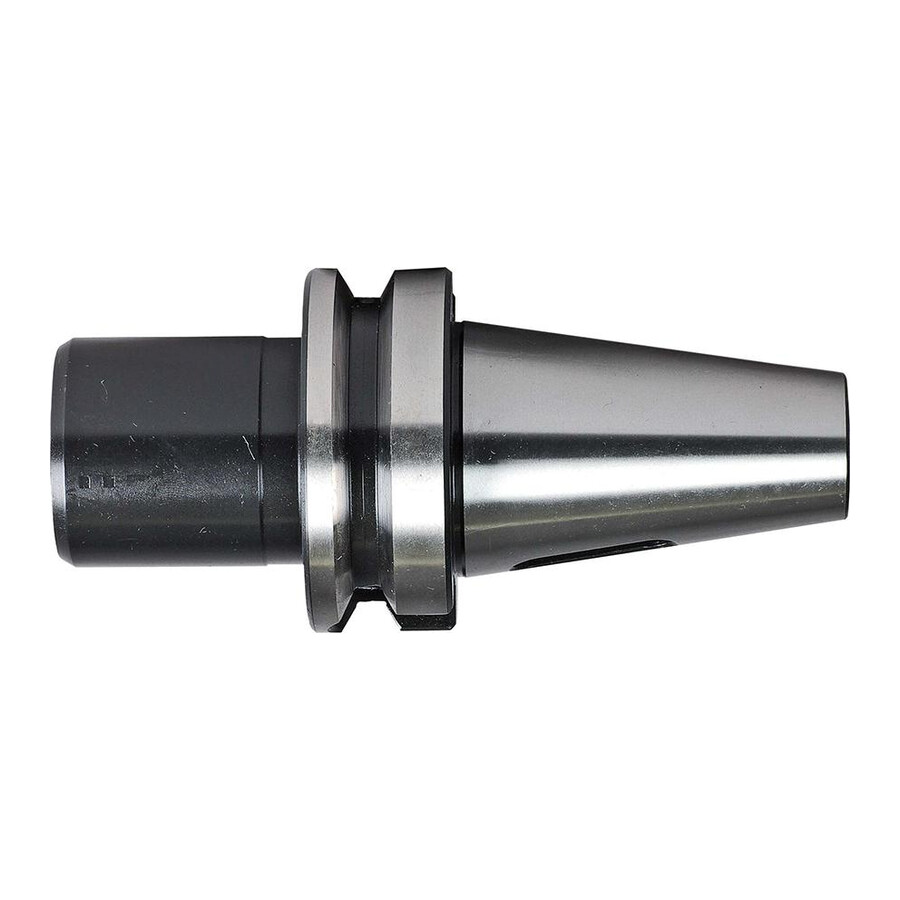

Tuleja redukcyjna do chwytu stożkowego Morse’a BT40/MK1 JISB6339AD kształt C Fortis
Precyzyjna tuleja redukcyjna do mocowania narzędzi z chwytem stożkowym Morse’a w oprawkach BT zapewnia stabilne i powtarzalne mocowanie w procesach obróbki skrawaniem. Rozwiązanie przeznaczone jest dla zakładów produkcyjnych, narzędziowni oraz warsztatów wymagających wysokiej dokładności i powtarzalności mocowania narzędzi.
Cechy i korzyści
- Zgodność z ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD – łatwa integracja z istniejącymi systemami oprawek BT w parku maszynowym.
- Wykonanie ze stopowej stali do nawęglania – zwiększona trwałość powierzchni roboczych, co ogranicza zużycie i przestoje na wymiany.
- Twardość po hartowaniu 58 ± 2 HRC – odporność na ścieranie w warunkach intensywnej eksploatacji, co przekłada się na stabilne mocowanie w długim okresie.
- Tolerancja kąta stożka AT3 – wysoka dokładność pasowania, poprawa bicia narzędzia i jakości powierzchni obrabianej.
- Bicie promieniowe <0,001 mm – minimalne odchyłki promieniowe redukują drgania i zużycie narzędzi, co obniża koszty obróbki.
- Klasa wyważenia G 6,3 dla 15000 min-1 – bezpieczna praca przy wysokich prędkościach obrotowych, zmniejszenie obciążeń wrzeciona i łożysk.
Zastosowanie
Tuleja przeznaczona jest do mocowania narzędzi z chwytem stożkowym Morse’a w oprawkach z gniazdem BT40 w obrabiarkach CNC i konwencjonalnych. Sprawdza się w centrach obróbczych, tokarkach i frezarkach wyposażonych w system BT, w zakładach obróbki metalu, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagana jest wysoka precyzja pozycjonowania i powtarzalność mocowania narzędzi.
Specyfikacja techniczna
- Typ: tuleja redukcyjna do narzędzi z chwytem stożkowym Morse’a z gwintem mocującym
- Standard: ISO 7388-2 (JIS B 6339 MAS/BT)
- Kształt: AD
- Rodzaj stożka: BT40 / MK1
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: <0,001 mm
- Klasa wyważenia: G 6,3 dla 15000 min-1
Najczęściej zadawane pytania
Do jakich oprawek pasuje tuleja redukcyjna BT40/MK1 Fortis?
Tuleja jest przeznaczona do oprawek w systemie BT zgodnych z ISO 7388-2 (JIS B 6339 MAS/BT) o stożku BT40 i umożliwia mocowanie narzędzi z chwytem stożkowym Morse’a MK1.
Jakie bicie promieniowe ma tuleja redukcyjna BT40/MK1?
Deklarowane bicie promieniowe wynosi mniej niż 0,001 mm.
Do jakich prędkości obrotowych jest wyważona ta tuleja redukcyjna?
Produkt posiada klasę wyważenia G 6,3 dla prędkości 15000 min-1.
Z jakiego materiału wykonana jest tuleja redukcyjna Fortis?
Tuleja wykonana jest ze stopowej stali do nawęglania, po hartowaniu do twardości 58 ± 2 HRC z minimalną głębokością hartowania 0,5 mm.
Dane techniczne
| Średnica odsadzenia [mm] | 25 |
| Uchwyt | BT 40 |
| Stożek | MK 1 |
| Norma | JIS B 6339 AD |
| Długość wysięgu [mm] | 50 |
