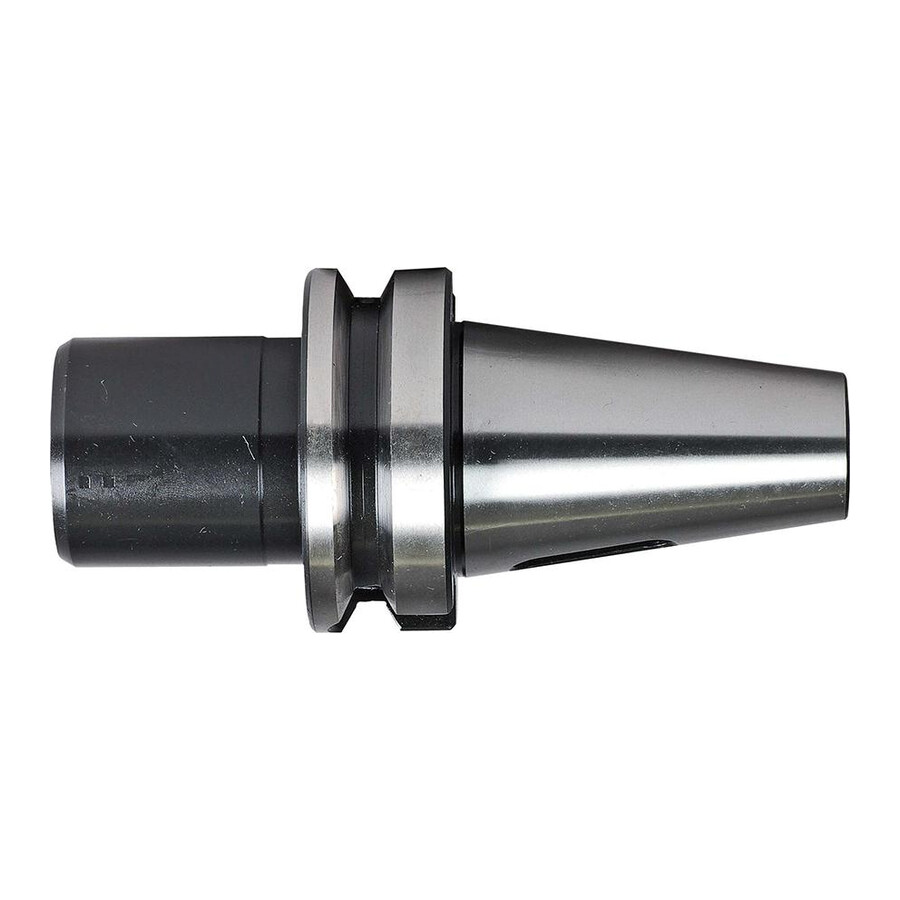

Wkładka tulejowa BT40/MK2 JIS B 6339 AD kształt C Fortis

Tuleja redukcyjna BT40/MK2 kształt C 50 mm Fortis

Precyzyjna tuleja redukcyjna do oprawek BT umożliwiająca mocowanie narzędzi z chwytem stożkowym Morse’a w obrabiarkach z wrzecionem BT40. Rozwiązanie przeznaczone dla narzędziowni, działów utrzymania ruchu oraz zakładów produkcyjnych wymagających stabilnego mocowania przy obróbce skrawaniem.

Cechy i korzyści

• Standard JIS B 6339 AD / ISO 7388-2 – kompatybilność z typowymi oprawkami BT w centrach obróbczych, co ułatwia integrację z istniejącym parkiem maszynowym.
• Uchwyt BT40 z tuleją redukcyjną MK2 – pozwala wykorzystać narzędzia z chwytem Morse’a, ograniczając konieczność zakupu dodatkowych oprawek.
• Kształt C – dopasowanie do odpowiednich oprawek stożkowych, zapewniające powtarzalne pozycjonowanie narzędzia.
• Dokładny stożek DIN 254 z tolerancją AT3 – stabilne prowadzenie narzędzia i pewne osadzenie, co wpływa na jakość obróbki.
• Bicie promieniowe < 0,001 mm – wysoka precyzja pracy narzędzia, korzystna przy wymagających operacjach obróbkowych.
• Wyważenie G 6,3 dla 15000 min-1 – możliwość zastosowania przy wyższych prędkościach obrotowych bez nadmiernych drgań.

Zastosowanie

Tuleja przeznaczona do mocowania w oprawkach BT40 narzędzi z chwytem stożkowym MK2 w obrabiarkach CNC i konwencjonalnych. Sprawdza się w obróbce skrawaniem w zakładach mechanicznych, narzędziowniach, produkcji seryjnej i małoseryjnej, a także w działach utrzymania ruchu, gdzie wymagana jest elastyczność doboru narzędzi i szybkie przezbrajanie maszyn.

Specyfikacja techniczna

• Norma: JIS B 6339 AD
• Uchwyt: BT 40
• Wersja: tuleja redukcyjna
• A [mm]: 50
• D3 [mm]: 32
• Stożek: MK 2
• Kształt: C
• Długość wysięgu [mm]: 50
• Średnica odsadzenia [mm]: 32
• Standard oprawki: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: < 0,001 mm
• Klasa wyważenia: G 6,3 dla 15000 min-1
