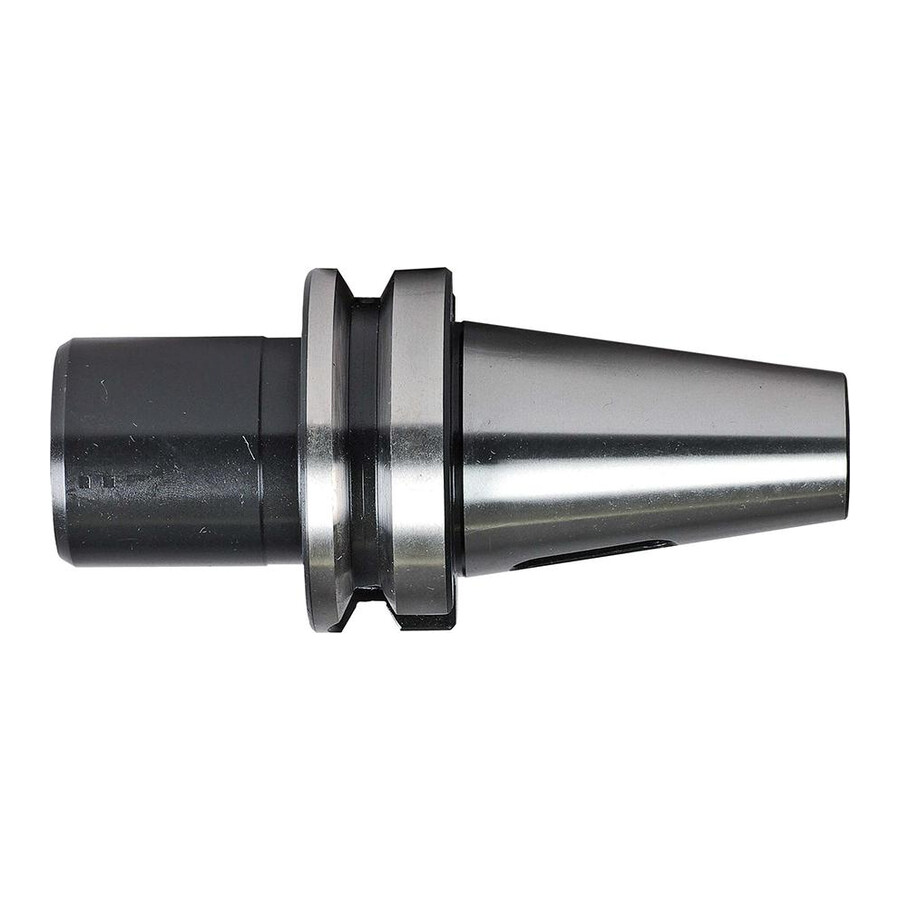

Wkładka tulejowa BT40/MK3 kształt C 70 mm Fortis

Tuleja redukcyjna do stożka Morse’a BT40/MK3 kształt C 70 mm Fortis

Precyzyjna tuleja redukcyjna do narzędzi z chwytem stożkowym Morse’a, przeznaczona do oprawek BT40 zgodnych z JIS B 6339 AD. Rozwiązanie dla użytkowników obrabiarek CNC i centrów obróbczych, którzy potrzebują stabilnego mocowania narzędzi z chwytem MK3 przy zachowaniu wysokiej dokładności i powtarzalności pozycjonowania.

Cechy i korzyści

• Standard JIS B 6339 AD / BT40 – kompatybilność z popularnymi oprawkami BT w obrabiarkach CNC, co ułatwia integrację z istniejącym parkiem maszynowym.
• Stożek Morse’a MK3 – możliwość stosowania szerokiej gamy narzędzi z chwytem MK3 bez konieczności wymiany całej oprawki, co obniża koszty wyposażenia.
• Tolerancja kąta stożka AT3 – wysoka dokładność pasowania przekładająca się na mniejsze drgania i lepszą jakość obróbki.
• Bicie promieniowe <0,001 mm – stabilne mocowanie narzędzia, co wpływa na precyzję wymiarową detali i dłuższą żywotność narzędzi skrawających.
• Klasa wyważenia G 6,3 dla 15000 min-1 – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych wibracji, co zwiększa wydajność procesu.
• Hartowana stal stopowa do nawęglania – połączenie twardej warstwy zewnętrznej z wytrzymałym rdzeniem zapewnia odporność na zużycie i niezawodność w pracy ciągłej.

Zastosowanie

Tuleja redukcyjna znajduje zastosowanie w centrach obróbczych i frezarkach CNC wyposażonych w uchwyt BT40, w których wymagane jest mocowanie narzędzi z chwytem stożkowym Morse’a MK3. Sprawdza się w obróbce skrawaniem w zakładach produkcyjnych, narzędziowniach, działach utrzymania ruchu oraz warsztatach, gdzie istotna jest wysoka powtarzalność, dokładne prowadzenie narzędzia oraz możliwość elastycznej konfiguracji oprawek i narzędzi.

Specyfikacja techniczna

• Norma: JIS B 6339 AD
• Uchwyt: BT 40
• Wersja: tuleja redukcyjna
• A [mm]: 70
• D3 [mm]: 40
• Stożek: MK 3
• Kształt: C
• Długość wysięgu [mm]: 70
• Średnica odsadzenia [mm]: 40
• Standard ISO: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie: ok. 950 N/mm²
• Stożek wykonania: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: <0,001 mm
• Klasa wyważenia: G 6,3 dla 15000 min-1
