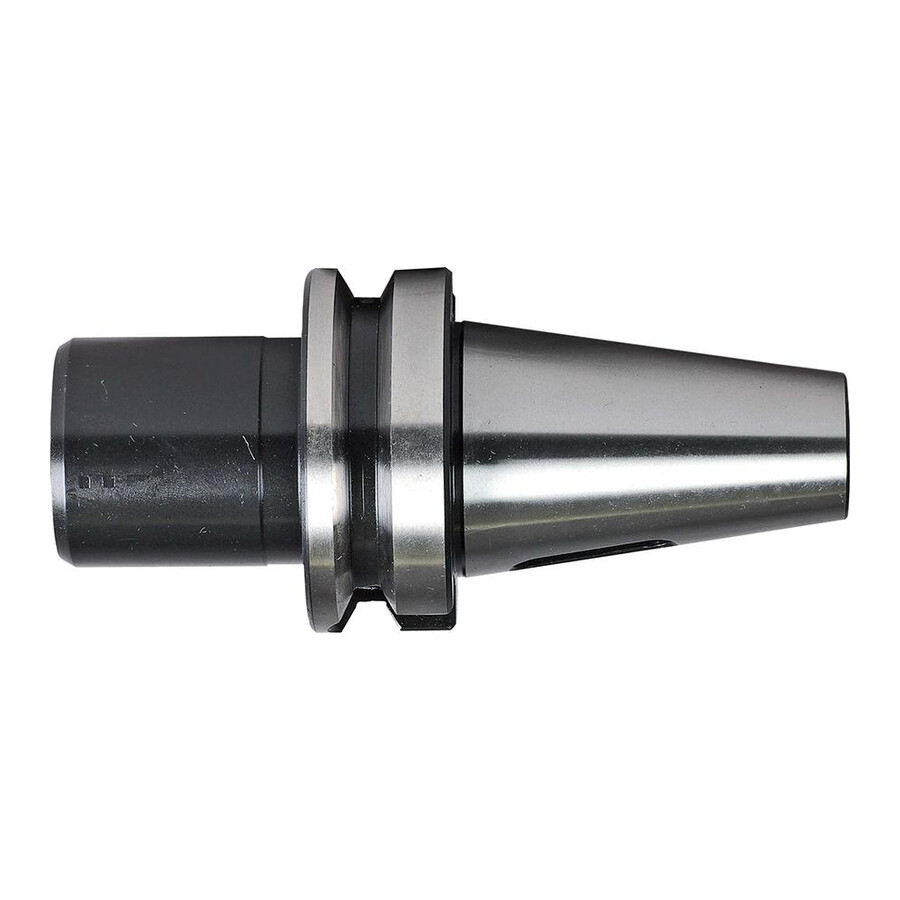

Wkładka tulejowa BT40/MK4 długość 95 mm Fortis

Tuleja redukcyjna do oprawek BT40 MK4 kształt C JIS B 6339 AD Fortis

Precyzyjna tuleja redukcyjna do mocowania narzędzi z chwytem stożkowym Morse’a w oprawkach BT40, przeznaczona do zastosowań w obróbce skrawaniem na centrach obróbkowych i frezarkach CNC. Rozwiązanie dla zakładów produkcyjnych, narzędziowni i warsztatów wymagających powtarzalnej dokładności mocowania narzędzi MK4.

Cechy i korzyści

• Zgodność z ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD – łatwa integracja z istniejącymi oprawkami BT40 i standardem maszynowym, bez konieczności modyfikacji wyposażenia.
• Tuleja redukcyjna do chwytu Morse’a MK4 – możliwość wykorzystania szerokiej gamy narzędzi ze stożkiem MK4 w układzie BT40, co redukuje koszty zakupu nowych narzędzi.
• Stal stopowa do nawęglania – zwiększona trwałość powierzchni roboczych przekłada się na dłuższą żywotność oprawki i rzadszą wymianę osprzętu.
• Twardość po hartowaniu 58 ± 2 HRC – odporność na zużycie ścierne w warunkach intensywnej pracy oraz stabilność wymiarowa w długim okresie eksploatacji.
• Tolerancja kąta stożka AT3 i stożek DIN 254 – wysoka dokładność dopasowania ogranicza bicie narzędzia, co sprzyja utrzymaniu jakości obróbki.
• Bicie promieniowe <0,001 mm oraz klasa wyważenia G 6,3 dla 15000 min-1 – możliwość pracy przy wysokich prędkościach obrotowych z ograniczonym ryzykiem drgań, co poprawia stan powierzchni obrabianej i żywotność narzędzi skrawających.

Zastosowanie

Tuleja przeznaczona jest do mocowania narzędzi skrawających z chwytem stożkowym Morse’a MK4 w oprawkach BT40 w obrabiarkach CNC oraz konwencjonalnych. Sprawdzi się w zakładach obróbki metali, narzędziowniach, działach utrzymania ruchu oraz w produkcji seryjnej i małoseryjnej, wszędzie tam, gdzie wymagane jest sztywne i precyzyjne mocowanie narzędzi przy wysokich prędkościach obrotowych.

Specyfikacja techniczna

• Norma: JIS B 6339 AD
• Uchwyt: BT 40
• A [mm]: 95
• D3 [mm]: 48
• Stożek: MK 4
• Kształt: C
• Długość wysięgu [mm]: 95
• Średnica odsadzenia [mm]: 48
• Standard ISO: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie: ok. 950 N/mm²
• Stożek wykonania: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: <0,001 mm
• Klasa wyważenia: G 6,3 dla 15000 min-1
