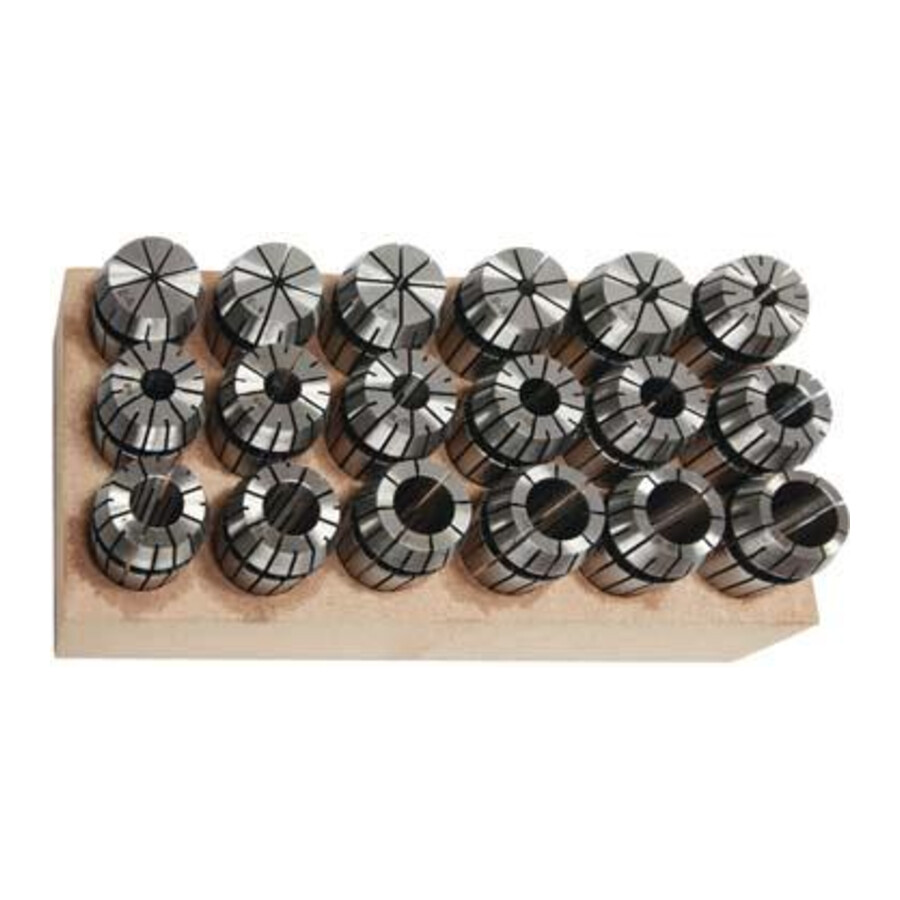

Zestaw tulejek zaciskowych ER11 DIN 6499B 13-częściowy 1-7 mm Fortis

Zestaw tulejek zaciskowych ER11 1–7 mm 13-częściowy Fortis

Kompletny zestaw tulejek zaciskowych przeznaczony do precyzyjnego mocowania narzędzi skrawających w oprawkach ER11. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz firm zajmujących się obróbką skrawaniem, gdzie wymagana jest powtarzalność i stabilne mocowanie w zakresie 1–7 mm.

Cechy i korzyści

• Wykonanie zgodne z DIN 6499 B – ułatwia dobór i kompatybilność z typowymi oprawkami ER11 stosowanymi w obrabiarkach CNC i konwencjonalnych.
• Nacinanie podwójne – zapewnia pewny uchwyt narzędzia oraz poprawia rozkład sił zacisku, co ogranicza poślizg i zmniejsza ryzyko uszkodzeń narzędzia.
• Bicie promieniowe 0,015 mm – umożliwia osiągnięcie wysokiej precyzji obróbki, lepszej jakości powierzchni i mniejszego zużycia narzędzi.
• Stabilne mocowanie frezów – frez nie przesuwa się w tulejce, co przekłada się na powtarzalność głębokości obróbki i bezpieczeństwo procesu.
• Możliwość mocowania wierteł krętych na fazie spirali – zwiększa elastyczność zastosowań w obróbce wiercąco–frezarskiej bez konieczności zmiany osprzętu.
• Zestaw na drewnianej podstawie – ułatwia organizację i szybki dobór odpowiedniej tulejki, co skraca czasy przezbrojenia stanowiska.

Zastosowanie

Zestaw przeznaczony jest do mocowania frezów, wierteł krętych oraz innych narzędzi cylindrycznych w oprawkach ER11 w zakresie średnic 1–7 mm. Sprawdza się w centrach obróbczych CNC, frezarkach, wiertarkach oraz w precyzyjnych aplikacjach warsztatowych, gdzie wymagane jest kontrolowane bicie promieniowe i pewny zacisk narzędzia. Może być stosowany w produkcji seryjnej, narzędziowniach oraz w działach UR przy pracach remontowych i modernizacyjnych.

Specyfikacja techniczna

• Norma: DIN 6499B
• Rozmiar: ER11
• Zakres mocowania: 1–7 mm
• Zawartość: 13-częściowy
• Zakres: 1–7 mm
• Bicie promieniowe: 0,015 mm
• Wykonanie: nacinane podwójnie
• Dostawa: na drewnianej podstawie
• Możliwość mocowania: do 1 mm poniżej średnicy nominalnej (ER11 0,5 mm)

Zawartość zestawu

• Zestaw tulejek zaciskowych ER – 13-częściowy
• Drewniana podstawa do przechowywania tulejek
