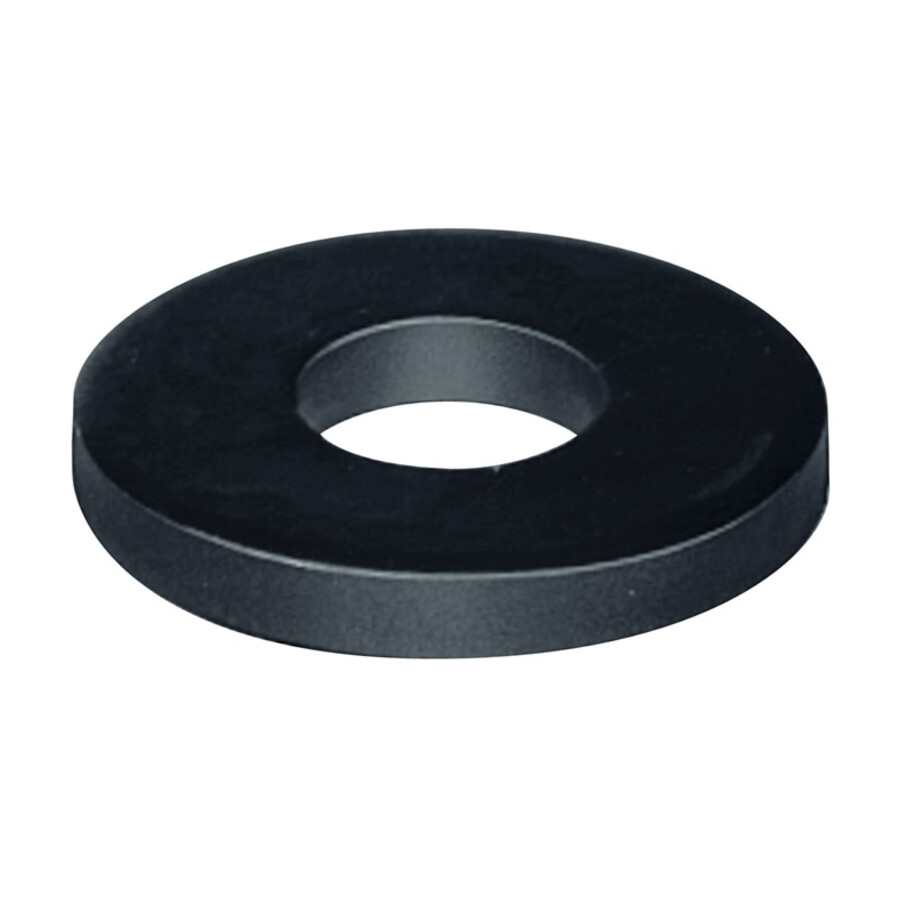

Podkładka do śrub teowych DIN6340 15,0 (M14)
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Podkładka do śrub teowych DIN 6340 M14 15,0 mm marka
Podkładka przeznaczona do współpracy ze śrubami teowymi M14 w systemach mocowania i dociskania detali. Sprawdza się w aplikacjach warsztatowych i produkcyjnych, gdzie wymagana jest powtarzalność połączeń i stabilne podparcie śrub.
Cechy i korzyści
- Przeznaczona do śrub M14 – dopasowanie do standardowego gwintu ułatwia dobór elementów mocujących i skraca czas konfiguracji oprzyrządowania.
- Ulepszana cieplnie (350 + 80 HV30) – zwiększona twardość przekłada się na lepszą odporność na odkształcenia przy wysokich siłach docisku.
- Wymiary zgodne z DIN 6340 – zgodność z normą ułatwia integrację z istniejącymi systemami mocowań i stołami maszynowymi.
- Tłoczona i prasowana na płasko – płaska powierzchnia podparcia stabilizuje śrubę i ogranicza punktowe naprężenia na mocowanym elemencie.
- Średnica zewnętrzna 40 mm – większa powierzchnia styku zapewnia lepsze rozłożenie sił i chroni powierzchnię detalu lub elementów mocujących.
Zastosowanie
Element stosowany w systemach mocowania detali na stołach obrabiarek, płytach montażowych i przyrządach mocujących, wszędzie tam, gdzie używane są śruby teowe M14. Odpowiedni do prac w działach utrzymania ruchu, narzędziowniach, warsztatach mechanicznych oraz na liniach produkcyjnych wymagających sztywnego i powtarzalnego docisku.

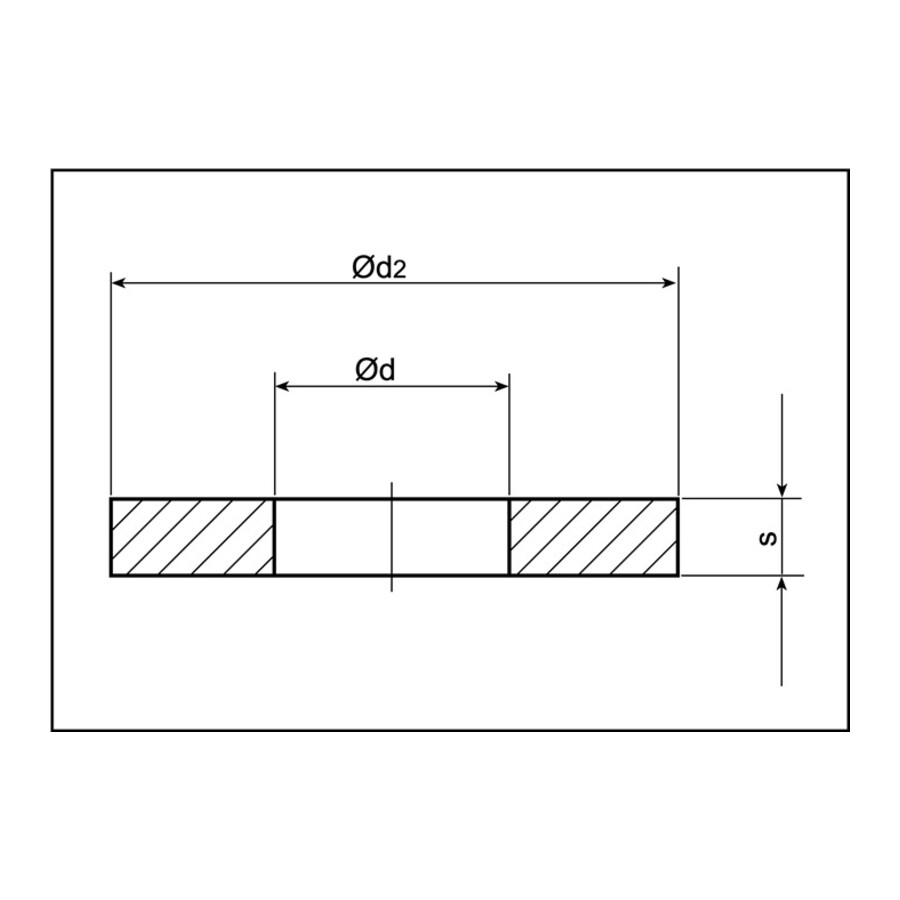

Specyfikacja techniczna
- Do śrub: M14
- Rozmiar: M14
- D [mm]: 15
- D2 [mm]: 40
- S [mm]: 5
- Twardość: 350 + 80 HV30
- Norma odniesienia: DIN 6340
- Wykonanie: tłoczona i prasowana na płasko
Najczęściej zadawane pytania
Do jakich śrub pasuje ta podkładka DIN 6340?
Podkładka jest przeznaczona do współpracy ze śrubami teowymi i mocującymi w rozmiarze M14.
Jakie są wymiary podkładki do śrub teowych DIN 6340 15,0 (M14)?
Średnica D wynosi 15 mm, średnica zewnętrzna D2 40 mm, a grubość S 5 mm.
Czy ta podkładka jest ulepszana cieplnie?
Tak, element jest ulepszany cieplnie, a jego twardość wynosi 350 + 80 HV30.
Czy wymiary podkładki odpowiadają normie DIN?
Wymiary są wykonane według DIN 6340, przy czym podkładka jest tłoczona i prasowana na płasko.
Dane techniczne
| Do śrub | M14 |
| D [mm] | 15 |
| D2 [mm] | 40 |
| S [mm] | 5 |
| Rozmiar | M14 |
