Podkładka do śrub teowych DIN6340 21,0 (M20)
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

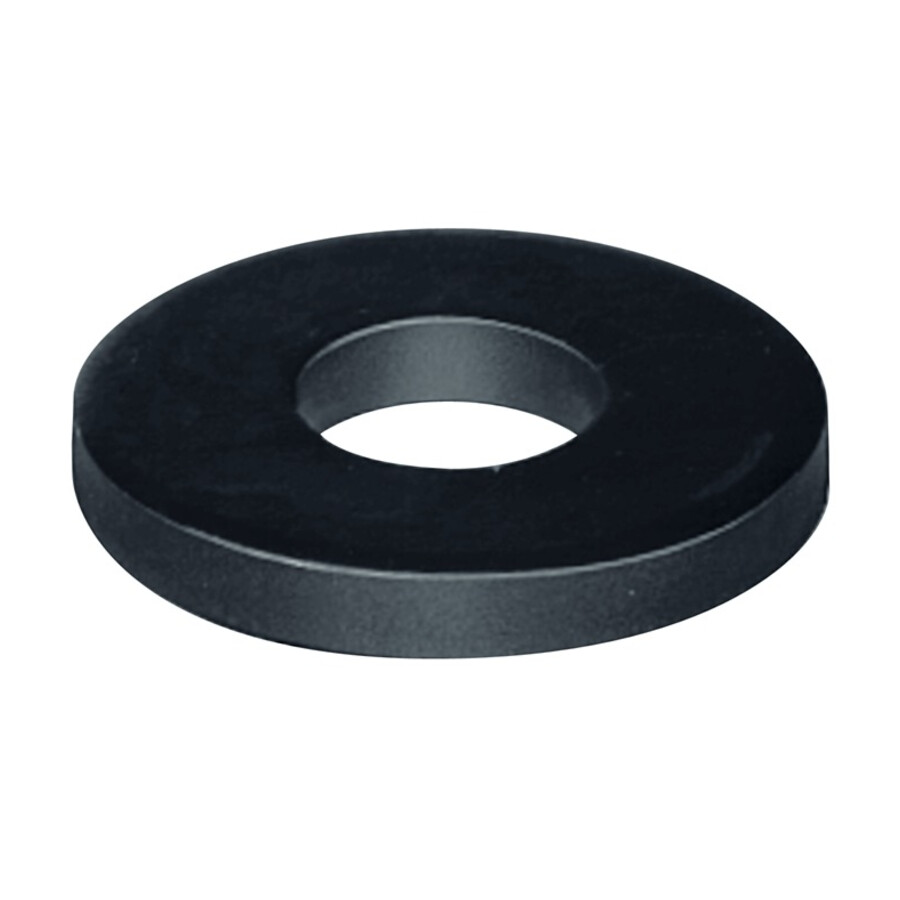

Podkładka do śrub teowych DIN 6340 M20 21,0 mm M20
Podkładka przeznaczona do współpracy ze śrubami teowymi w systemach mocujących i dociskowych, zgodna wymiarowo z DIN 6340. Sprawdza się w zastosowaniach wymagających stabilnego oparcia śruby i wyrównanego nacisku na powierzchnię mocowanego elementu.
Cechy i korzyści
- Ulepszanie cieplne (350 + 80 HV30) – zwiększona odporność na odkształcenia i zużycie podczas wielokrotnego mocowania, co przekłada się na dłuższą żywotność oprzyrządowania.
- Wymiary zgodne z DIN 6340 – możliwość stosowania w standardowych układach mocujących i dociskach, bez potrzeby modyfikacji istniejących rozwiązań.
- Tłoczona i prasowana na płasko – zapewnia równą, stabilną powierzchnię podparcia śruby teowej, co poprawia powtarzalność siły docisku.
- Średnica wewnętrzna D = 21 mm – dopasowanie do śrub M20, co minimalizuje luzy i poprawia stabilność połączenia.
- Średnica zewnętrzna D2 = 50 mm – większa powierzchnia styku z mocowanym elementem, co redukuje naciski jednostkowe i ryzyko uszkodzenia powierzchni.
- Grubość S = 6 mm – sztywna przekładka pod śrubę, wspierająca przenoszenie obciążeń w zastosowaniach przemysłowych.
Zastosowanie
Stosowana głównie w układach mocujących i dociskach z wykorzystaniem śrub teowych M20, w szczególności w systemach uchwytów mocujących, gdzie wymagane jest pewne oparcie śruby w rowkach i na płaszczyznach mocowanych detali. Odpowiednia do zastosowań w oprzyrządowaniu warsztatowym i produkcyjnym wszędzie tam, gdzie wykorzystywane są śruby M20 w standardzie DIN 6340.
Specyfikacja techniczna
- Rodzaj: Podkładka do śrub teowych
- Norma: DIN 6340
- Przeznaczenie: Do śrub M20
- Rozmiar: M20

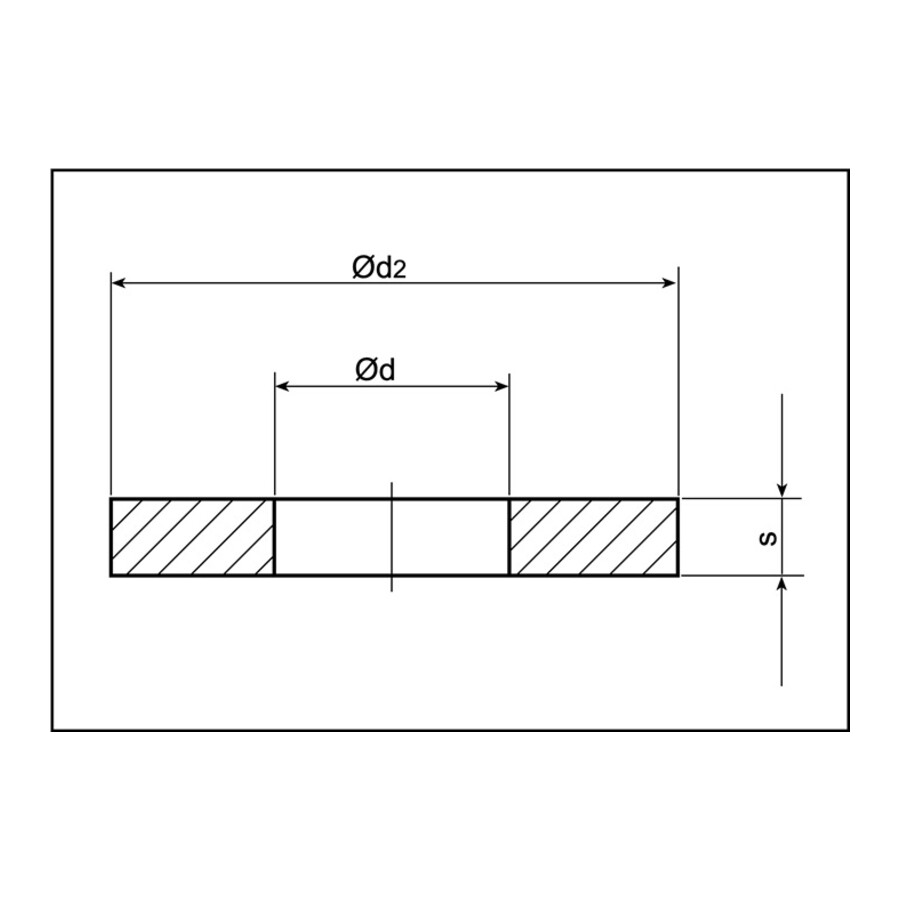

- D [mm]: 21
- D2 [mm]: 50
- S [mm]: 6
- Obróbka: Ulepszana cieplnie (350 + 80 HV30)
- Technologia wykonania: Tłoczona i prasowana na płasko
Najczęściej zadawane pytania
Do jakich śrub pasuje ta podkładka DIN 6340?
Podkładka jest przeznaczona do śrub teowych M20, z otworem D = 21 mm dopasowanym do tego rozmiaru.
Jakie są wymiary podkładki do śrub teowych DIN 6340 M20?
Średnica wewnętrzna D wynosi 21 mm, średnica zewnętrzna D2 to 50 mm, a grubość S wynosi 6 mm.
Czy podkładka jest ulepszana cieplnie?
Tak, element jest ulepszany cieplnie, z twardością określoną jako 350 + 80 HV30.
Czy podkładka nadaje się do układów mocujących i docisków?
Tak, produkt jest przeznaczony do uchwytów mocujących i docisków, jako podkładka pod śruby M20.
Dane techniczne
| Do śrub | M20 |
| D [mm] | 21 |
| D2 [mm] | 50 |
| S [mm] | 6 |
| Rozmiar | M20 |
