Podkładka stożkowa 6319G, M12x14,2
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Podkładka stożkowa do śrub M12 14,2 mm 6319G M12x14,2
Element mocujący do zastosowań z łapami dociskowymi i nierównymi powierzchniami, przeznaczony do współpracy ze śrubami M12. Rozwiązanie dla konstruktorów, utrzymania ruchu i warsztatów wymagających pewnego przenoszenia sił mocujących przy jednoczesnej kompensacji niewspółosiowości.
Cechy i korzyści
- Wykonanie tłoczone, prasowane i ulepszane cieplnie – stabilne przenoszenie obciążeń i odporność na odkształcenia w trakcie dokręcania.
- Duża średnica zewnętrzna D4=36 mm – lepsze rozłożenie nacisku na łapę dociskową, co ogranicza miejscowe zgniatanie i zużycie elementów.
- Średnica D2=14,2 mm dopasowana do śrub M12 – pewne prowadzenie śruby i powtarzalne pozycjonowanie w układach mocujących.
- Możliwość mocowania poprzez szczelinę łapy dociskowej – elastyczne konfigurowanie punktów docisku bez konieczności modyfikacji istniejących elementów.
- Współpraca z podkładkami kulistymi i nakrętkami DIN 6330 – kompensacja niewspółosiowości i dopasowanie do nierównych powierzchni poprzez wychylenie kołka mocującego do 3°.
- Wysokość H3=6 mm – kompaktowa konstrukcja pozwalająca utrzymać niski profil połączenia przy zachowaniu funkcji stożkowej.
Zastosowanie
Podkładka przeznaczona do układów mocujących w uchwytach i dociskach ze śrubami M12, szczególnie tam, gdzie mocowanie odbywa się poprzez szczelinę łapy dociskowej. Stosowana w zestawach z podkładkami kulistymi lub nakrętkami DIN 6330 w celu przenoszenia sił mocowania przy nierównych powierzchniach i konieczności kompensacji kąta do 3°.

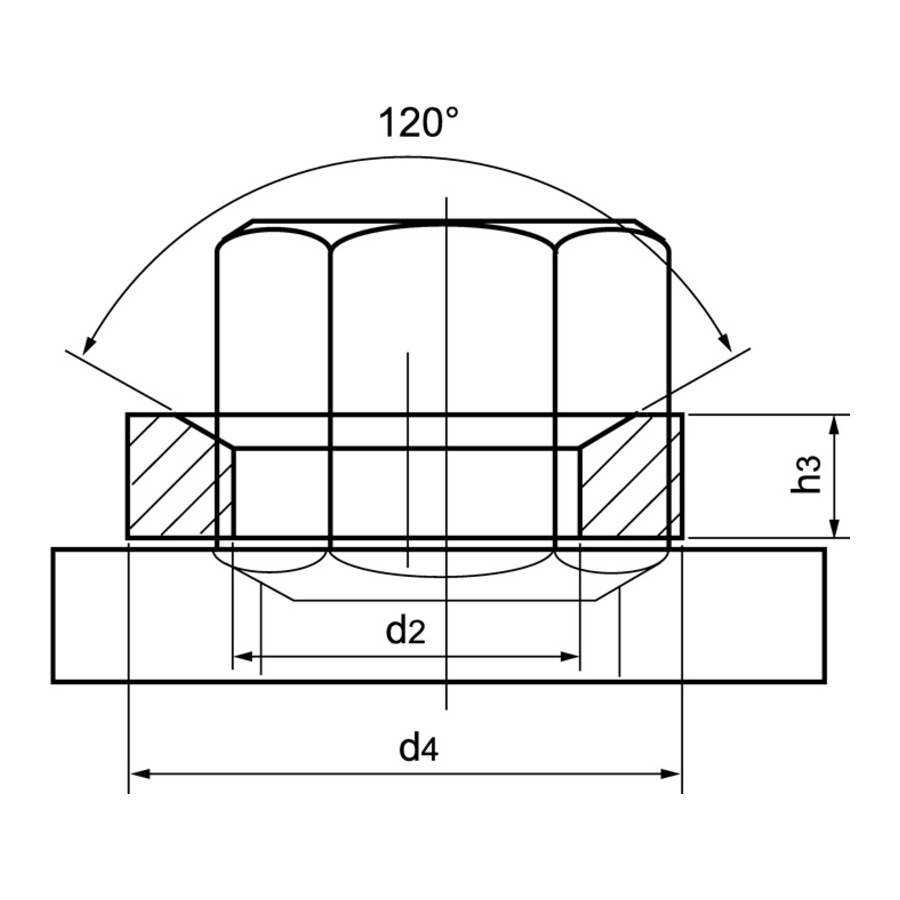

Specyfikacja techniczna
- Typ: Podkładka stożkowa 6319G
- Przeznaczenie: Do śrub M12
- Rozmiar: M12
- D2: 14,2 mm
- D4: 36 mm
- H3: 6 mm
Najczęściej zadawane pytania
Do jakich śrub pasuje ta podkładka stożkowa?
Podkładka przeznaczona jest do współpracy ze śrubami o rozmiarze M12.
Czy podkładka nadaje się do mocowania przez szczelinę łapy dociskowej?
Tak, dzięki dużej średnicy podkładka jest szczególnie zalecana do mocowania poprzez szczelinę łapy dociskowej.
Z jakimi elementami można łączyć tę podkładkę stożkową?
Może być parowana z podkładkami kulistymi lub nakrętkami DIN 6330 w celu dopasowania do nierównych powierzchni.
Jaki zakres wychylenia kołka mocującego umożliwia zastosowanie z podkładką kulistą?
Parowanie z podkładką kulistą lub nakrętką DIN 6330 umożliwia wychylenie kołka mocującego o 3°.
Dane techniczne
| Rozmiar | M12 |
| Do śrub | M12 |
| D2 [mm] | 14.2 |
| D4 [mm] | 36 |
| H3 [mm] | 6 |
