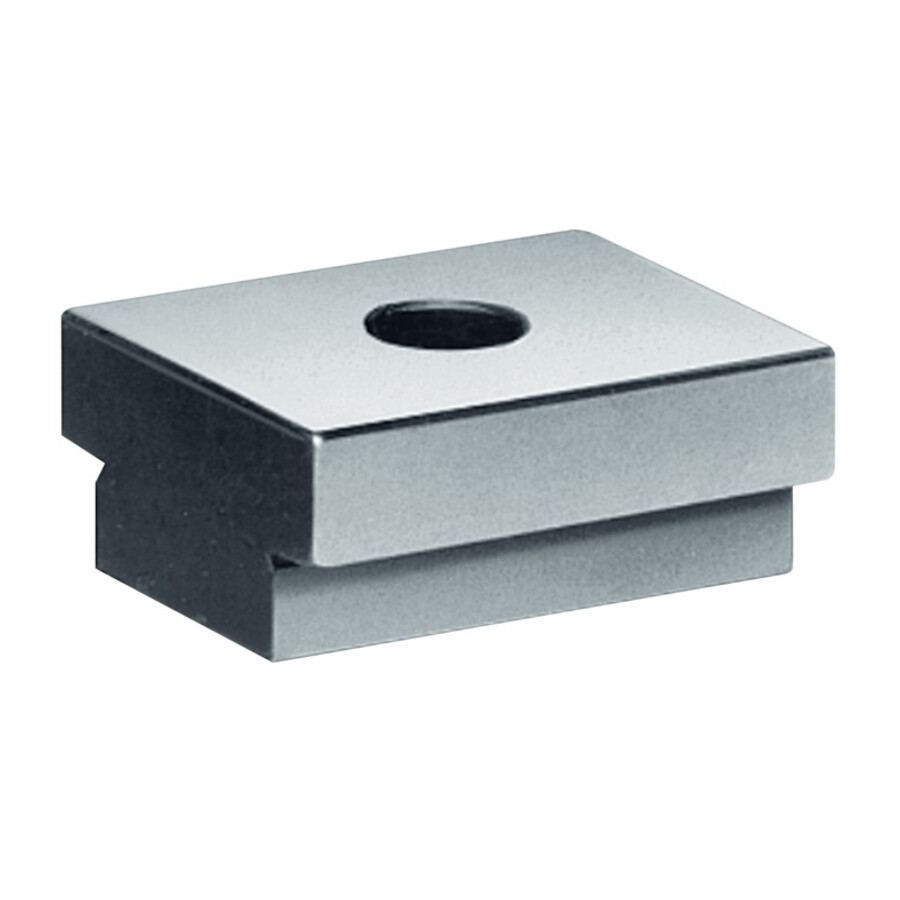

Wpust teowy stały 6322A 16 M6x16 Rohm
Stały wpust teowy przeznaczony do mocowania imadeł i przyrządów na stołach obrabiarek z rowkami teowymi, umożliwiający szybkie dopasowanie do różnych szerokości wpustów prowadzących. Rozwiązanie dedykowane dla warsztatów mechanicznych, narzędziowni oraz działów utrzymania ruchu pracujących z systemami mocowań na stołach maszyn.
Cechy i korzyści
- Stała konstrukcja – zapewnia powtarzalne pozycjonowanie imadeł i przyrządów, co ogranicza błędy ustawienia i skraca czas przygotowania stanowiska.
- Hartowanie dyfuzyjne C15 – zwiększa odporność powierzchni roboczych na zużycie, co przekłada się na dłuższą żywotność elementu w intensywnie eksploatowanych mocowaniach.
- Do znormalizowanych wpustów prowadzących 20 mm – umożliwia stosowanie przy standardowych imadłach i przyrządach, co upraszcza dobór komponentów mocujących.
- Wymiar rowka przy maszynie 16 mm – pozwala na efektywne wykorzystanie stołów obrabiarek z rowkami teowymi 16 mm bez dodatkowych adapterów.
- Możliwość pracy z różnymi szerokościami wpustów – wymiana wpustów przesuwnych umożliwia elastyczne dostosowanie mocowania do różnych przyrządów, co redukuje liczbę potrzebnych elementów osprzętu.
- Gwint M6 x 16 – ułatwia integrację z typowymi śrubami i uchwytami mocującymi stosowanymi w systemach dociskowych.
Zastosowanie
Element stosowany jako stały wpust przesuwny w znormalizowanych wpustach prowadzących imadeł lub przyrządów o szerokości 20 mm, montowany w stołach obrabiarek z rowkami teowymi o wymiarze znamionowym 16 mm. Przeznaczony do systemów mocowania detali na frezarkach, wiertarkach, centrach obróbczych oraz w przyrządach specjalnych, gdzie wymagane jest powtarzalne pozycjonowanie i szybka zmiana konfiguracji mocowania poprzez wymianę wpustów przesuwnych.

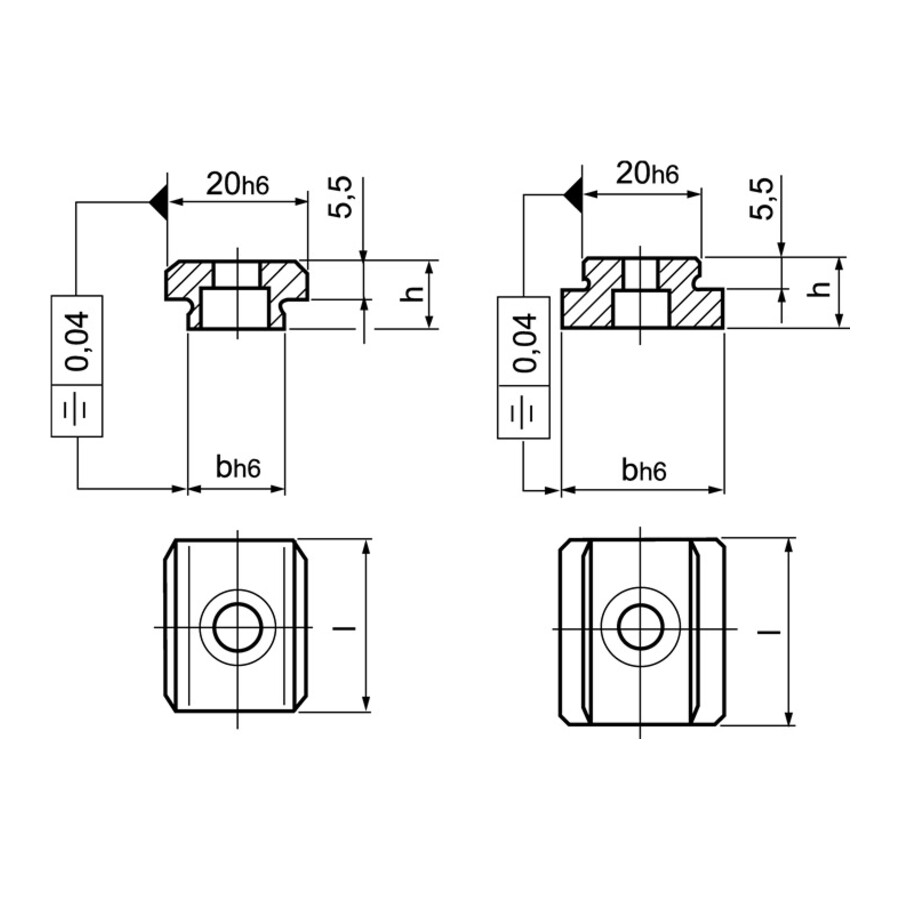

Specyfikacja techniczna
- Rodzaj: wpust teowy stały 6322A
- Rozmiar: 16 M6x16
- L [mm]: 25
- Wymiar znamionowy rowka przy maszynie [mm]: 16
- Wymiar znamionowy rowka przy przyrządzie [mm]: 20
- Zastosowanie: stałe wpusty przesuwne wkręcane parami do znormalizowanego wpustu prowadzącego imadeł lub przyrządów o szerokości 20 mm
- Gwint pod śrubę: M6 x 16
- Materiał i obróbka: C15 hartowany dyfuzyjnie
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ten wpust teowy stały?
Produkt jest przeznaczony do stołów maszyn z rowkami teowymi o wymiarze znamionowym 16 mm oraz do znormalizowanych wpustów prowadzących imadeł lub przyrządów o szerokości 20 mm.
Jakie wymiary ma ten wpust teowy 6322A?
Element ma rozmiar 16 M6x16, długość L 25 mm, wymiar znamionowy rowka przy maszynie 16 mm oraz wymiar znamionowy rowka przy przyrządzie 20 mm.
Z jakiego materiału wykonany jest wpust i jak został obrobiony?
Wpust wykonany jest z materiału C15 i został hartowany dyfuzyjnie.
Jak montowany jest wpust teowy stały 6322A w układzie mocowania?
Stałe wpusty przesuwne 6322A są wkręcane parami do znormalizowanego wpustu prowadzącego imadeł lub przyrządów o szerokości 20 mm, współpracując z rowkiem teowym 16 mm w stole maszyny.
Dane techniczne
| Rozmiar | 16 M6x16 |
| Do śrub | M6 x 16 |
| L [mm] | 25 |
| Wymiar znamionowy rowka przy maszynie [mm] | 16 |
| Wymiar znamionowy rowka przy przyrządzie [mm] | 20 |
