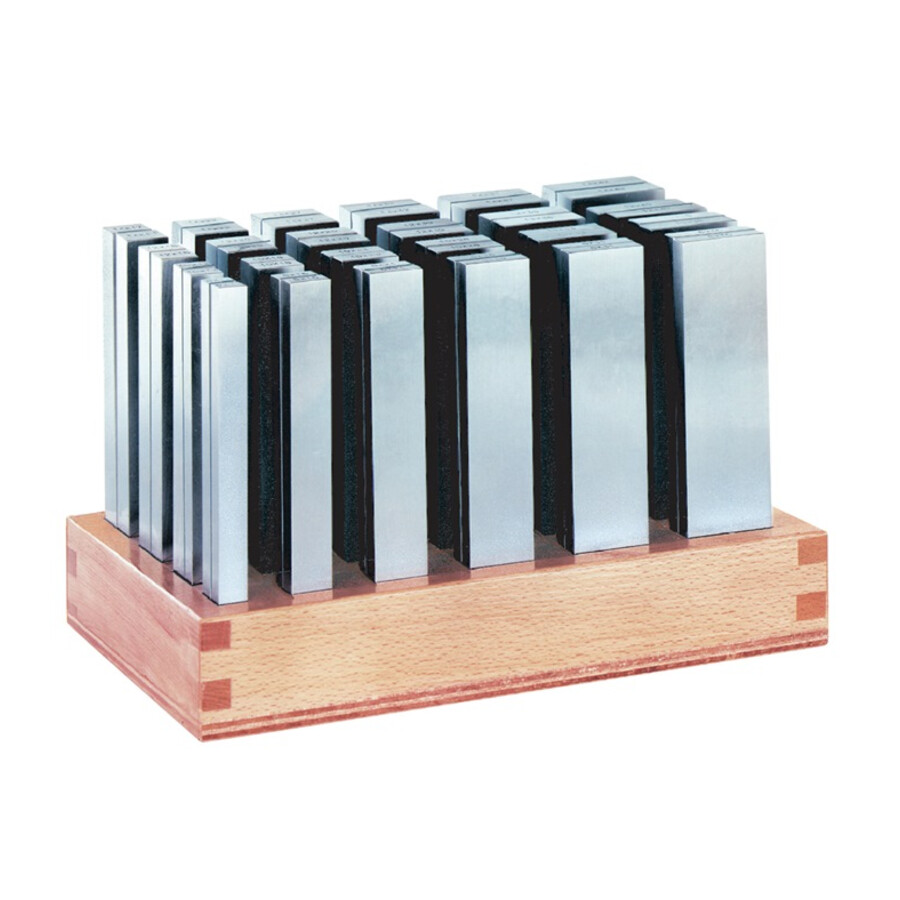

Zestaw podkładek wzorcowych 6348P, dł. 100 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Zestaw podkładek wzorcowych długość 100 mm 20 par
Komplet precyzyjnych podkładek przeznaczony do ustawiania wysokości, regulacji oraz kontroli wymiarów w procesach obróbki i montażu. Sprawdza się w działach utrzymania ruchu, narzędziowniach, warsztatach ślusarskich i produkcji seryjnej, gdzie wymagane jest powtarzalne bazowanie elementów.
Cechy i korzyści
- Podkładki szlifowane parami na płasko – zapewniają powtarzalne podparcie elementów i stabilne bazowanie w procesach ustawczych.
- Hartowanie dyfuzyjne – zwiększa odporność na zużycie powierzchni roboczych, co przekłada się na długą żywotność w warunkach produkcyjnych.
- Tolerancja pary tp na wysokość IT 5 – umożliwia precyzyjne ustawianie wysokości przy pracach pomiarowych i obróbkowych.
- Nominalna tolerancja pomiarowa na wysokość ± 0,01 mm – minimalizuje ryzyko błędów ustawienia, co pomaga ograniczyć ilość braków i poprawek.
- Zakres z podziałką co 1 mm – ułatwia szybkie dobieranie odpowiedniej wysokości bez konieczności stosowania dodatkowych przekładek.
- Drewniana skrzynka – umożliwia uporządkowane przechowywanie kompletu i chroni elementy przed uszkodzeniami podczas transportu.
Zastosowanie
Komplet stosowany jest do bazowania i ustawiania wysokości detali na maszynach, regulacji położeń oprzyrządowania, kontroli wymiarów w narzędziowniach oraz w warsztatach mechanicznych. Przydatny w aplikacjach montażowych, przy ustawianiu przyrządów, uchwytów oraz elementów linii produkcyjnych, wszędzie tam, gdzie wymagana jest powtarzalna wysokość z tolerancją w zakresie ± 0,01 mm.
Specyfikacja techniczna
- Długość: 100 mm
- Długość całkowita: 100 mm
- Zawartość zestawu: 20 par
- Tolerancja pary tp na wysokość: IT 5
- Nominalna tolerancja pomiarowa na wysokość: ± 0,01 mm
Zawartość zestawu
- Drewniana skrzynka z podkładkami wzorcowymi
- Podkładki wzorcowe – 20 par, zestaw z zakresem z podziałką co 1 mm
- Rozmiar 100: 2x5 / 2x10 / 2x15 / 2x20 / 3x6 / 3x11 / 3x16 / 3x21 / 4x7 / 4x12 / 4x17 / 4x22 / 5x8 / 5x13 / 5x18 / 5x23 / 6x9 / 6x14 / 6x19 / 6x24 mm (szer. x wys.)
- Pozostałe wymiary wg DIN ISO 2768m
Najczęściej zadawane pytania
Jaka jest długość podkładek w tym zestawie?
Podkładki wchodzące w skład kompletu mają długość 100 mm.
Ile elementów zawiera zestaw podkładek wzorcowych?
Zawartość kompletu to 20 par podkładek wzorcowych umieszczonych w drewnianej skrzynce.
Jaką dokładność ustawienia wysokości zapewniają podkładki?
Nominalna tolerancja pomiarowa na wysokość wynosi ± 0,01 mm, a tolerancja pary na wysokość odpowiada klasie IT 5.
Czy podkładki są odpowiednie do zastosowań warsztatowych i produkcyjnych?
Komplet jest przeznaczony do ustawiania i kontroli wymiarów w narzędziowniach, warsztatach mechanicznych oraz w procesach produkcyjnych wymagających powtarzalnej wysokości.
Dane techniczne
| Długość całkowita [mm] | 100 |
| Długość [mm] | 100 |
| Zawartość zestawu (ilość par) | 20 |
